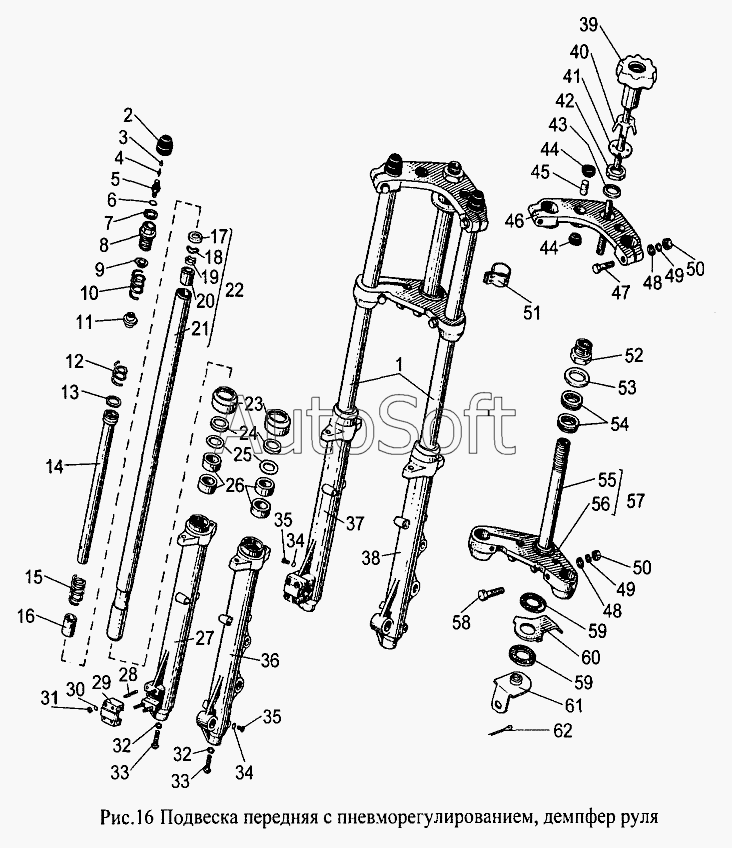

Каталог запасных частей к технике: ИЖМОТО ИЖ-6.113-05 "Юнкер" (2002). Подвеска передняя с пневморегулированием, демпфер руля
48
48
33
33
34
34
35
35
36
37
38
39
40
41
42
43
44
44
45
46
47
32
32
49
49
50
50
51
52
53
54
55
56
57
58
59
59
60
61
62
17
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
1
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***0 | Подвеска передняя | |
| 2 | 7***4 | Крышка | |
| 3 | Y***8 | Колпачок-ключик ГОСТ8107-75 | |
| 4 | Y***0 | Золотник ГОСТ8107-75 | |
| 5 | 7***8 | Гайка клапана М10-1,25-6g | |
| 6 | 7***9 | Кольцо уплотнительное | |
| 7 | 7***8 | Кольцо уплотнительное | |
| 8 | 7***2 | Гайка М32х1,5-6g | |
| 9 | 7***8 | Чашка верхняя | |
| 10 | 7***4 | Пружина передней подвески | |
| 11 | 7***1 | Втулка | |
| 12 | 7***6 | Пружина передней подвески | |
| 13 | 7***2 | Кольцо поршневое | |
| 14 | 7***0 | Поршень | |
| 15 | 7***8 | Пружина отбоя | |
| 16 | 7***4 | Наконечник | |
| 17 | 7***8 | Упор | |
| 18 | 7***4 | Пружина клапана | |
| 19 | 7***6 | Тарелка клапана | |
| 20 | 7***8 | Основание клапана | |
| 21 | 7***2 | Цилиндр рабочий | |
| 22 | 7***0 | Цилиндр рабочий с клапаном | |
| 23 | 7***5 | Манжета (d=36,2, D=63, B=21,5) | |
| 24 | 7***4 | Сальник | |
| 25 | 7***9 | Кольцо стопорное | |
| 26 | 7***0 | Манжета | |
| 27 | 6***0 | Цилиндр резервуара правый | |
| 28 | [***] | Шпилька 2М6-6gх25 | |
| 29 | 7***8 | Держатель оси | |
| 30 | [***] | Шайба 6 | |
| 31 | [***] | Гайка М6-6Н | |
| 32 | 3***3 | Шайба уплотнительная | |
| 33 | И***3 | Винт 10X1,25-6gх25 | |
| 34 | И***8 | Шайба | |
| 35 | 2***9 | Винт М6-6gх10 | |
| 36 | 6***0 | Цилиндр резервуара левый | |
| 37 | 6***0 | Стойка амортизатора правая | |
| 38 | 6***0 | Стойка амортизатора левая | |
| 39 | 6***0 | Рукоятка демпфера | |
| 40 | И***2 | Пружина демпфера | |
| 41 | И***1 | Диск опорный | |
| 42 | И***4 | Гайка М26х1,5 | |
| 43 | И***1 | Шайба рулевой колонки | |
| 44 | И***1 | Втулка | |
| 45 | И***0 | Втулка | |
| 46 | 6***0 | Мостик верхний | |
| 47 | И***4 | Болт с шестигранной головкой (d=М10, S=14, l=50) | |
| 48 | И***9 | Шайба плоская (d=10,5, D=18, t=2) | |
| 49 | И***5 | Шайба 10 | |
| 50 | И***7 | Гайка М10-6Н | |
| 51 | 6***0 | Хомут | |
| 52 | И***2 | Гайка шарикоподшипника | |
| 53 | И***1 | Колпачок защитный | |
| 54 | 7***6 | Подшипник шариковый радиально-упорный (d=30, D=48, B=12) | |
| 55 | И***1 | Валик рулевой колонки | |
| 56 | 6***0 | Мостик нижний | |
| 57 | 6***0 | Мостик нижний | |
| 58 | И***1 | Болт с шестигранной головкой (d=М10, S=14, l=55) | |
| 59 | И***6 | Шайба фрикционная | |
| 60 | И***1 | Ограничитель поворота | |
| 61 | 6***0 | Кронштейн в сборе | |
| 62 | И***3 | Шплинт (d=3,2, l=20) |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
