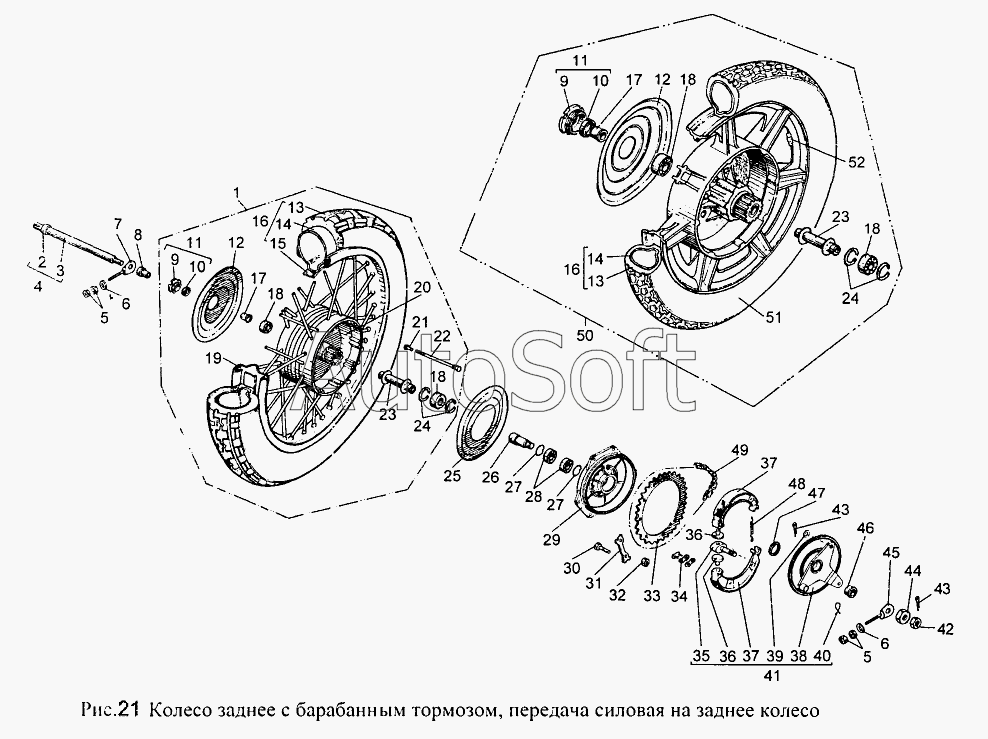

Каталог запасных частей к технике: ИЖМОТО ИЖ-6.113-05 "Юнкер" (2002). Колесо заднее с барабанным тормозом, передача силовая на заднее колесо
1
1
2
3
4
5
5
6
6
7
8
9
9
10
10
11
11
12
12
13
13
14
14
15
16
16
17
17
18
18
18
18
19
20
21
22
23
23
24
24
25
26
27
27
28
29
30
31
32
33
34
35
36
36
37
37
38
39
40
41
42
43
43
44
45
46
47
48
49
50
50
51
52
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | И***Т | Колесо в сборе с шиной | |
| 1 | И***Т | Колесо с подшипником без шины | |
| 2 | 6***0 | Шайба | |
| 3 | 6***0 | Ось | |
| 4 | 6***0 | Ось колеса заднего в сборе | |
| 5 | И***4 | Гайка М8х1-6Н | |
| 6 | И***4 | Шайба плоская (d=8,4, D=16, t=1,6) | |
| 7 | 6***0 | Растяжка цепи левая | |
| 8 | 6***0 | Втулка распорная | |
| 9 | И***2 | Корпус сальника | |
| 10 | И***7 | Сальник в сборе | |
| 11 | И***8 | Сальник в сборе | |
| 12 | И***Т | Крышка декоративная | |
| 13 | 3***8 | Шина, модель К74 | |
| 14 | 3***8 | Камера | |
| 15 | 1***м | Ободная лента | |
| 16 | 3***8 | Шина, модель К74 | |
| 17 | И***2 | Втулка опорная | |
| 18 | 6***А | Подшипник | |
| 19 | И***Т | Обод колеса | |
| 20 | И***Т | Ступица в сборе | |
| 21 | И***4 | Ниппель | |
| 22 | И***8 | Спица | |
| 23 | И***4 | Втулка распорная | |
| 24 | И***1 | Кольцо стопорное | |
| 25 | 6***0 | Крышка декоративная | |
| 26 | 6***0 | Полуось | |
| 27 | И***2 | Кольцо | |
| 28 | 1***4 | Подшипник ГОСТ8882-75 | |
| 29 | 6***0 | Барабан тормозной | |
| 30 | И***9 | Болт М8-6gх24 | |
| 31 | 6***0 | Планка стопорная | |
| 32 | И***3 | Гайка М8-6Н | |
| 33 | 6***0 | Звездочка | |
| 34 | С***1 | Звено | |
| 35 | И***1 | Кулачок тормоза | |
| 36 | И***1 | Пята | |
| 37 | И***5 | Колодка тормозная в сборе | |
| 38 | 6***0 | Крышка тормозного барабана | |
| 39 | [***] | Шайба 12 | |
| 40 | И***1 | Петля | |
| 41 | 6***0 | Крышка тормозного барабана | |
| 42 | И***0 | Гайка М14х1,5-6Н | |
| 43 | [***] | Шплинт 3,2х20 | |
| 44 | И***3 | Гайка М20х1,5-6Н | |
| 45 | 6***0 | Растяжка цепи правая | |
| 46 | И***1 | Втулка | |
| 47 | И***8 | Кольцо установочное | |
| 48 | И***5 | Пружина | |
| 49 | П***1 | Цепь | |
| 50 | 7***0 | Колесо с шиной | |
| 50 | 7***0 | Колесо без шины | |
| 51 | 7***0 | Колесо | |
| 52 | 7***0 | Грузик балансировочный | |
| 52 | 7***0 | Грузик балансировочный |
