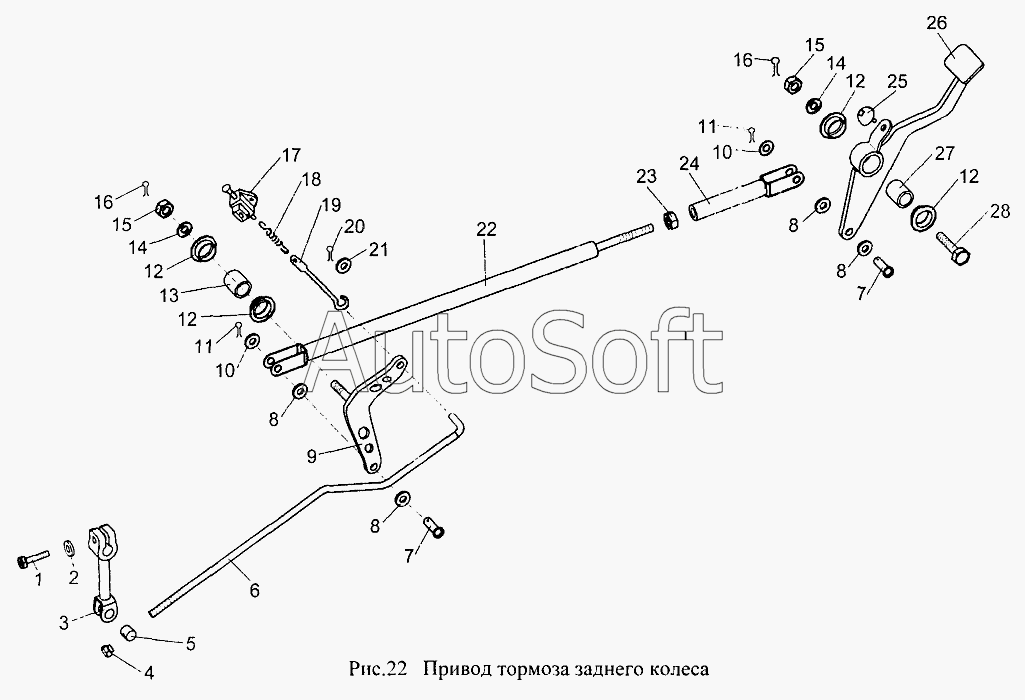

Каталог запасных частей к технике: ИЖМОТО ИЖ-6.113-05 "Юнкер" (2002). Привод тормоза заднего колеса
1
2
3
4
5
6
7
7
8
8
8
8
9
10
10
11
11
12
12
12
12
13
14
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | И***8 | Болт М6-6gх18 | |
| 2 | [***] | Шайба 6 | |
| 3 | И***1 | Рычаг тормоза | |
| 4 | И***1 | Гайка | |
| 5 | 6***2 | Ролик | |
| 6 | 6***0 | Тяга тормозная | |
| 7 | 6***0 | Палец | |
| 8 | 6***0 | Кольцо | |
| 9 | 6***0 | Коромысло тормозное | |
| 10 | [***] | Шайба 8 | |
| 11 | И***3 | Шплинт (d=3,2, l=20) | |
| 12 | 6***0 | Втулка | |
| 13 | 6***0 | Втулка | |
| 14 | И***5 | Шайба плоская (d=10,5, D=20, t=2,0) | |
| 15 | И***6 | Гайка М10-6Н | |
| 16 | И***2 | Шплинт (d=2,5, l=20) | |
| 17 | И***0 | Выключатель "Стоп" | |
| 18 | И***1 | Пружина тяги | |
| 19 | 7***8 | Тяга | |
| 20 | И***2 | Шплинт 1,6х12.019 | |
| 21 | И***4 | Шайба | |
| 22 | 6***0 | Тяга тормозная | |
| 23 | И***5 | Гайка М10-6Н | |
| 24 | 6***0 | Тяга тормозная | |
| 25 | И***0 | Упор подставки | |
| 26 | 6***0 | Педаль тормоза | |
| 27 | 6***0 | Втулка | |
| 28 | 6***0 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
