Каталог запасных частей к технике: ИЖМОТО ИЖ-6.113-05 "Юнкер" (2002). Нормали
1
1
1
1
1
2
2
2
2
2
3
4
5
5
6
7
8
9
10
10
10
10
10
10
10
10
10

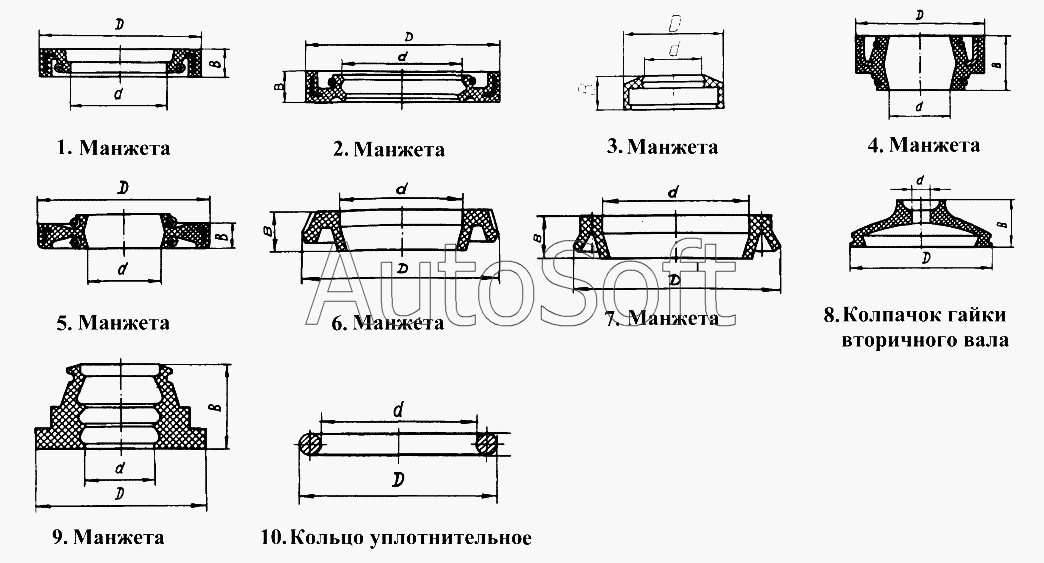

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Манжета | |
| 1 | И***1 | Манжета (d=23,4, D=52, B=6) | |
| 1 | И***1 | Манжета 1.2-22х35-2 ГОСТ8752-79 | |
| 1 | И***1 | Сальник в сборе | |
| 1 | И***8 | Сальник в сборе | |
| 2 | 7***0 | Манжета (d=27,3, D=47, B=7) | |
| 2 | 7***0 | Манжета | |
| 2 | 7***0 | Манжета | |
| 2 | [***] | Манжета | |
| 2 | [***] | Манжета | |
| 3 | 7***5 | Манжета (d=36,2, D=63, B=21,5) | |
| 4 | И***2 | Сальник правый в сборе | |
| 5 | И***0 | Манжета (d=24,4, D=52, B=10) | |
| 5 | И***9 | Манжета (d=14,5, D=35, B=11,6) | |
| 6 | 7***2 | Манжета главная | |
| 7 | 7***5 | Манжета (d=8, D=16,7, B=4) | |
| 8 | И***6 | Колпачок гайки вторичного вала | |
| 9 | И***1 | Сальник (d=9,2, D=24, B=12,7) | |
| 10 | 0***6 | Кольцо уплотнительное (d=27, D=33, B=2) | |
| 10 | 1***6 | Кольцо уплотнительное ГОСТ 9833-73/ГОСТ 18829-73 (d=130, D=135, B=2) | |
| 10 | 7***8 | Кольцо уплотнительное | |
| 10 | 7***9 | Кольцо уплотнительное | |
| 10 | 7***2 | Кольцо уплотнительное (d=14,8, D=18,6, B=1,9) | |
| 10 | [***] | Кольцо уплотнительное | |
| 10 | И***9 | Кольцо уплотнительное (d=117,5, D=122,3, B=2,4) | |
| 10 | И***5 | Кольцо уплотнительное (d=72, D=76, B=2) | |
| 10 | И***1 | Кольцо уплотнительное (d=13,7, D=17,7, B=2) |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
