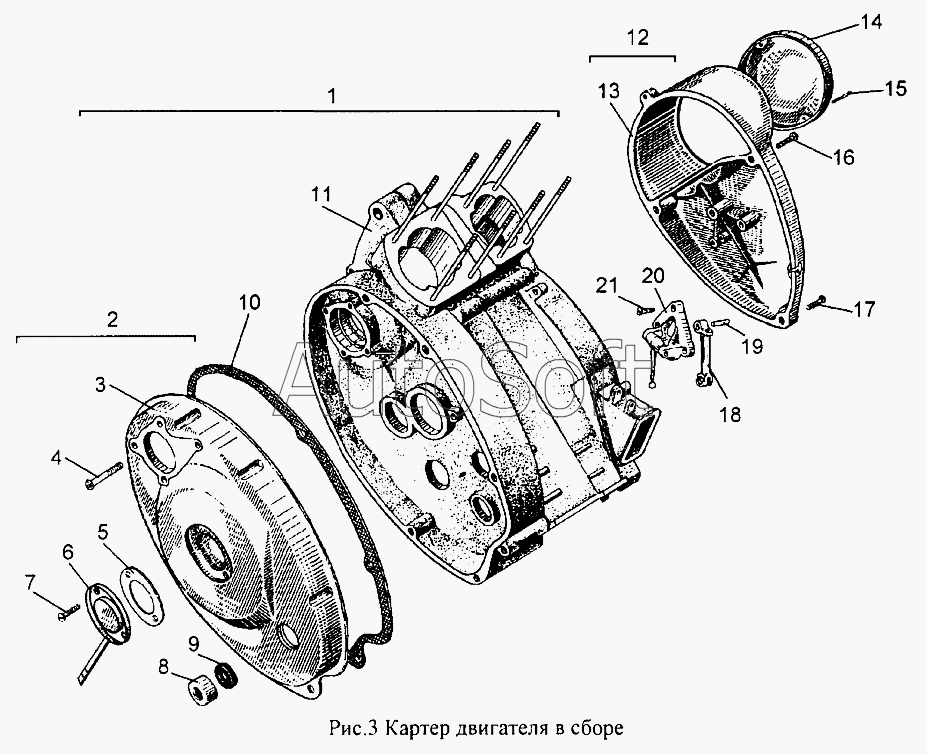

Каталог запасных частей к технике: ИЖМОТО ИЖ-6.113-05 "Юнкер" (2002). Картер двигателя в сборе
11
21
20
19
18
17
16
15
14
13
12
1
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | И***0 | Картер двигателя в сборе | |
| 2 | И***2 | Крышка левая | |
| 3 | И***5 | Крышка левая | |
| 4 | И***3 | Винт М6х30 | |
| 5 | И***1 | Прокладка | |
| 6 | И***1 | Крышка со щупом | |
| 7 | И***3 | Винт М5х14 | |
| 8 | И***1 | Отражатель | |
| 9 | И***1 | Манжета 1.2-22х35-2 ГОСТ8752-79 | |
| 10 | И***7 | Прокладка левой крышки | |
| 11 | И***9 | Картер | |
| 12 | И***1 | Крышка картера правая | |
| 13 | И***6 | Крышка картера правая | |
| 14 | И***1 | Крышка генератора | |
| 15 | В***6 | Винт ОСТ37.001.127-81 | |
| 16 | В***8 | Винт ГОСТ1491-80 | |
| 17 | М***5 | Винт с полукруглой головкой (d=М6, l=25) | |
| 18 | И***0 | Рычаг троса с шариком | |
| 19 | И***5 | Ось рычага троса | |
| 20 | И***3 | Кронштейн с рычагом автомата | |
| 21 | М***6 | Винт с полукруглой головкой (d=М5, l=16) |
