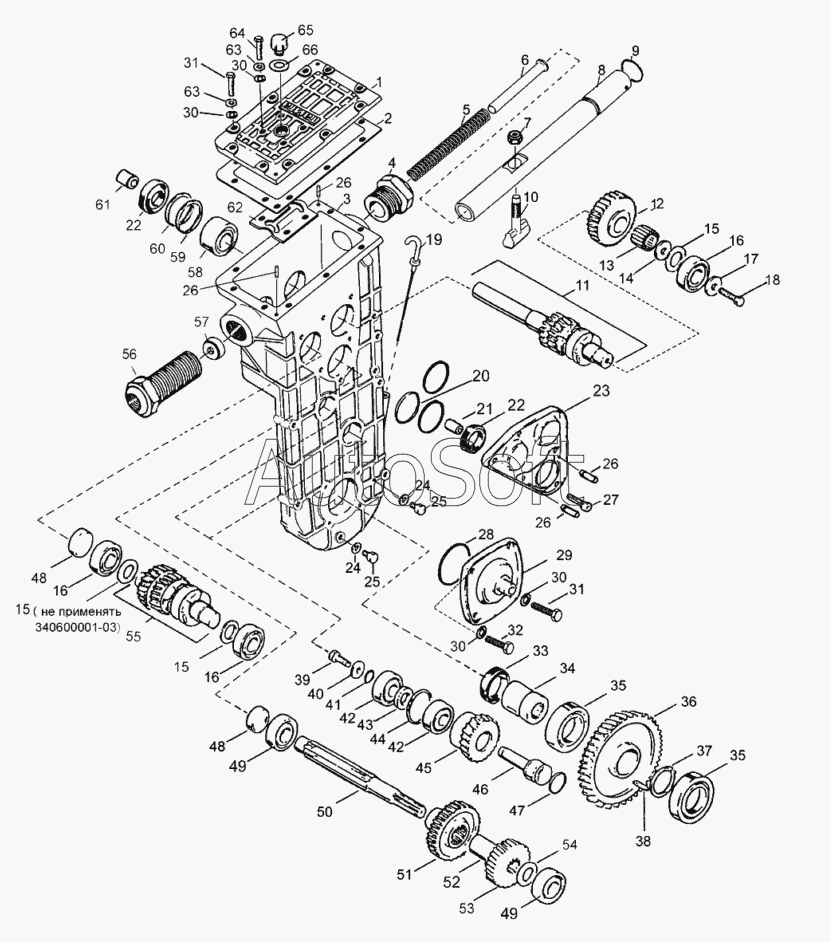

Каталог запасных частей к технике: Русская механика Снегоход "Тайга-Атака" (2007). Коробка передач
45
53
52
51
50
49
49
48
48
47
46
54
44
43
42
42
41
40
39
38
37
36
61
66
65
64
63
63
62
35
35
60
59
58
57
56
55
54
54
54
11
17
16
16
16
15
15
15
15
15
15
15
15
15
15
15
15
14
13
12
18
10
9
8
7
6
5
4
3
2
26
26
26
26
34
33
32
31
31
30
30
30
30
29
29
28
27
1
25
25
24
24
23
22
22
22
22
21
20
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 30601100 | 3***0 | Коробка передач | |
| L30601100 | L***0 | Коробка передач | |
| L30601100-01 | L***1 | Коробка передач | |
| 1 | С***5 | Крышка | |
| 2 | С***1 | Прокладка | |
| 3 | С***3 | Корпус | |
| 4 | С***3 | Втулка | |
| 5 | С***8 | Пружина | |
| 6 | С***1 | Шток | |
| 7 | 1***1 | Гайка самоконтрящаяся М10х1,25-6Н | |
| 8 | С***4 | Ось переключения скоростей | |
| 9 | [***] | Кольцо 016-020-25-2-3 ГОСТ18829-73 | |
| 10 | С***6 | Сухарь | |
| 11 | L***0 | Вал вариатора | |
| 12 | С***3 | Шестерня | |
| 13 | 9***5 | Подшипник ГОСТ4060-78 | |
| 14 | С***7 | Шайба | |
| 15 | 3***1 | Кольцо регулировочное | |
| 15 | 3***2 | Кольцо регулировочное | |
| 15 | 3***3 | Кольцо регулировочное | |
| 15 | 3***4 | Кольцо регулировочное | |
| 16 | 6***6 | Подшипник ГОСТ8338-75 | |
| 17 | С***9 | Шайба | |
| 18 | 1***1 | Болт М8-6gх16 | |
| 19 | 1***0 | Щуп | |
| 20 | [***] | Кольцо 055-059-25-2-3 ГОСТ18829-73 | |
| 21 | C***7 | Втулка | |
| 22 | [***] | Манжета 1.2-30х52-1 ГОСТ8752-79 | |
| 22 | [***] | Манжета 1.2-30х52-1 ОСТ3805146-78 | |
| 23 | С***5 | Крышка | |
| 24 | [***] | Кольцо уплотнительное 33М51-12-6,2-1 | |
| 25 | 1***1 | Болт М6-6gх12 | |
| 26 | [***] | Штифт 5m6х16 ГОСТ3128-70 | |
| 27 | [***] | Винт М8-6gх16.88.35.016 ГОСТ11738-84 | |
| 28 | [***] | Кольцо 072-078-25-2-3 ГОСТ18829-73 | |
| 29 | С***0 | Крышка | |
| 29 | С***1 | Крышка | |
| 30 | [***] | Шайба 6.65Г.016 ГОСТ6402-70 | |
| 31 | 1***1 | Болт М6-6gх16 | |
| 32 | 8***9 | Болт М6-6gх20 | |
| 33 | С***0 | Манжета | |
| 34 | С***6 | Втулка | |
| 35 | 6***8 | Подшипник SKF | |
| 36 | С***7 | Шестерня | |
| 37 | [***] | Кольцо В40.Ц6хр ГОСТ13942-86 | |
| 38 | С***1 | Шпонка | |
| 39 | 1***1 | Болт М8-6gх20 | |
| 40 | С***1 | Шайба | |
| 41 | [***] | Кольцо 013-017-25-2-3 ГОСТ18829-73 | |
| 42 | 6***3 | Подшипник SKF | |
| 43 | С***2 | Кольцо | |
| 44 | [***] | Кольцо В47.Ц12хр ГОСТ13943-86 | |
| 45 | С***9 | Шестерня левая | |
| 46 | С***1 | Ось | |
| 46 | С***1 | Шестерня правая | |
| 47 | [***] | Кольцо 027-031-25-2-3 ГОСТ18829-73 | |
| 48 | С***6 | Заглушка | |
| 49 | 6***6 | Подшипник ГОСТ8338-75 | |
| 50 | С***1 | Вал | |
| 51 | С***4 | Шестерня | |
| 52 | С***6 | Втулка | |
| 53 | С***5 | Шестерня | |
| 54 | 1***9 | Кольцо регулировочное | |
| 54 | 1***1 | Кольцо регулировочное | |
| 54 | 1***2 | Кольцо регулировочное | |
| 54 | 1***3 | Кольцо регулировочное | |
| 55 | С***0 | Вал заднего хода | |
| 56 | С***2 | Втулка | |
| 57 | С***5 | Втулка | |
| 58 | 3***6 | Подшипник ГОСТ4252-75 | |
| 59 | С***8 | Кольцо регулировочное | |
| 60 | С***1 | Кольцо регулировочное | |
| 61 | L***5 | Втулка | |
| 61 | [***] | Кольцо В52.Ц9хр ГОСТ13943-86 | |
| 62 | С***1 | Ограничитель | |
| 63 | 1***1 | Шайба 6 | |
| 64 | 1***1 | Болт М6-6gх25 | |
| 65 | 3***4 | Пробка суфлирующая | |
| 66 | [***] | Кольцо 020-024-25-2-4 ГОСТ18829-73 |
