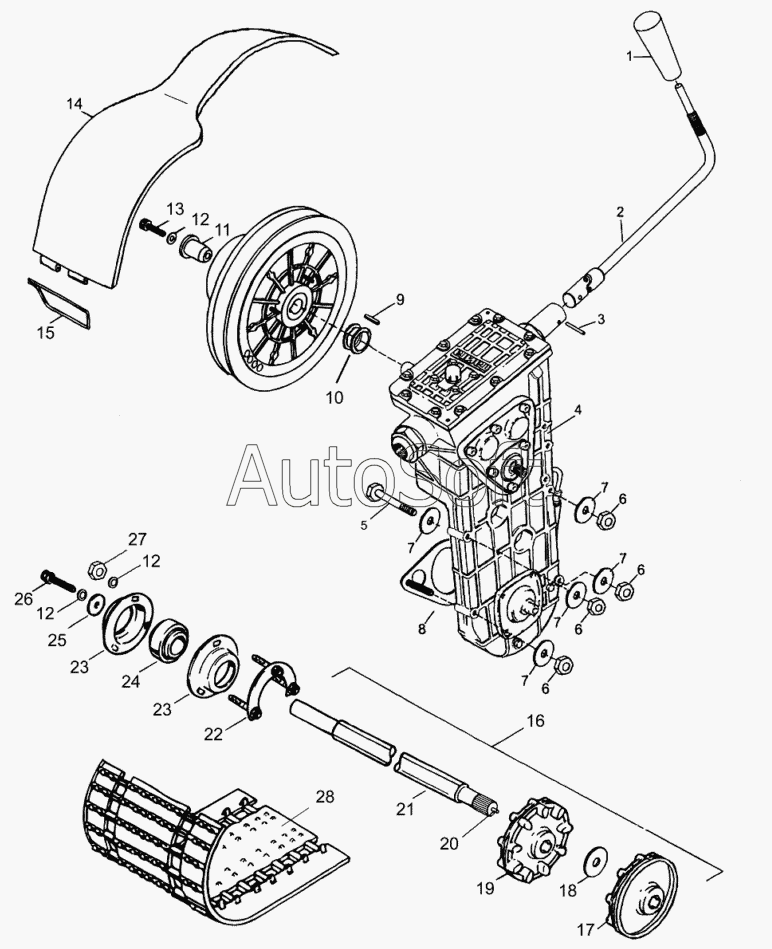

Каталог запасных частей к технике: Русская механика Снегоход "Тайга-Атака" (2007). Вал ведущий, гусеница, привод управления коробкой передач и кожух вариатора
14
28
27
26
25
24
23
23
22
21
20
19
18
17
16
15
1
13
12
12
12
11
10
9
8
7
7
7
7
7
6
6
6
6
5
4
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***9 | Рукоятка | |
| 2 | С***0 | Муфта | |
| 3 | С***0 | Штифт пружинный 5х20 DIN1481 | |
| 4 | L***0 | Коробка передач | |
| 4 | L***0 | Коробка передач | |
| 4 | L***1 | Коробка передач | |
| 5 | 1***1 | Болт М8-6gх90 | |
| 6 | 1***1 | Гайка самоконтрящаяся М8-6Н | |
| 7 | 1***1 | Шайба 8 | |
| 8 | С***0 | Кронштейн | |
| 9 | [***] | Шпонка 2-8х7х60 ГОСТ23360-78 | |
| 10 | 1***9 | Кольцо регулировочное | |
| 11 | С***4 | Втулка | |
| 12 | [***] | Шайба 8.65Г.016 ГОСТ6402-70 | |
| 13 | [***] | Винт М8-6gх40.88.35.013 ГОСТ11738-84 | |
| 14 | С***5 | Кожух вариатора | |
| 15 | С***4 | Стопор | |
| 16 | C***0 | Вал ведущий с колесами | |
| 17 | С***7 | Колесо ведущее | |
| 18 | С***8 | Шайба | |
| 19 | С***6 | Колесо ведущее | |
| 20 | С***1 | Втулка | |
| 21 | С***1 | Вал ведущий | |
| 22 | С***0 | Накладка | |
| 23 | С***1 | Корпус подшипника | |
| 24 | U***7 | Подшипник | |
| 25 | С***2 | Шайба | |
| 26 | 1***1 | Болт М8-6gх25 | |
| 27 | 1***1 | Гайка М8-6Н | |
| 28 | Л***4 | Гусеница ЛГТ 001000 ТУ1-503-0093-3004 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
