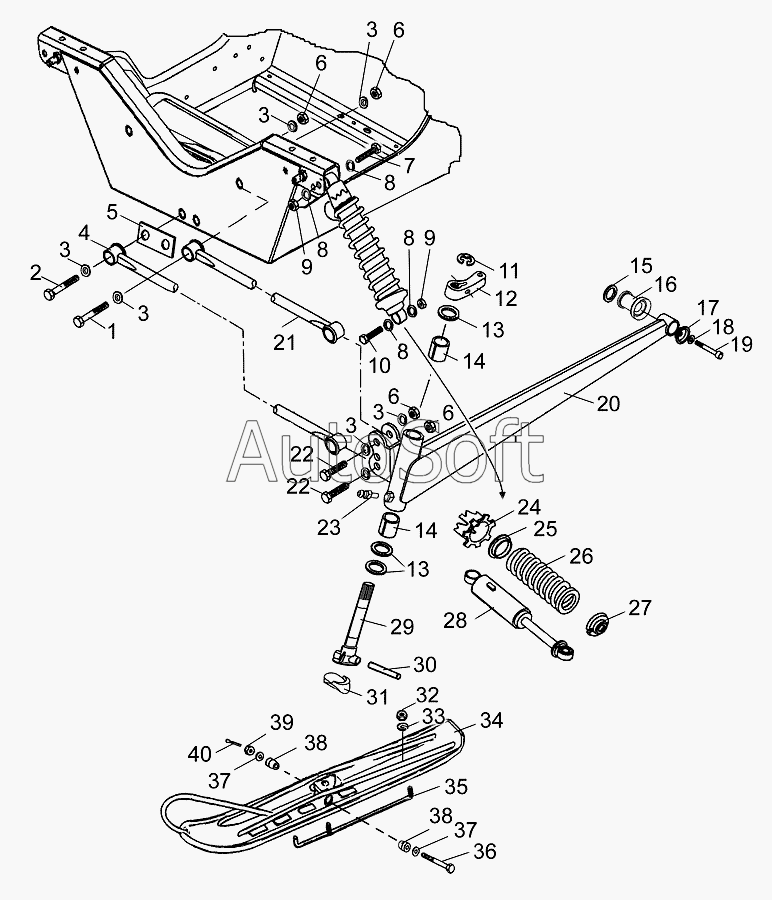

Каталог запасных частей к технике: Русская механика Снегоход "Тайга-Атака" (2007). Подвеска передняя и лыжа
31
21
22
22
23
24
25
26
27
28
29
30
20
32
33
34
35
36
37
37
38
38
39
40
12
2
3
3
3
3
3
3
4
5
6
6
6
6
7
8
8
8
8
9
9
10
11
1
12
13
13
14
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Болт М12х1,25-6gх80 | |
| 2 | 1***1 | Болт М12х1,25-6gх100 | |
| 3 | 1***1 | Шайба 12 | |
| 4 | L***0 | Рычаг нижний с сайлентблоками | |
| 5 | L***1 | Проставка | |
| 6 | 1***1 | Гайка самоконтрящаяся М10х1,25-6Н | |
| 7 | 1***1 | Болт М10х1,25-6gх60 | |
| 8 | 1***1 | Шайба 10 | |
| 9 | 1***1 | Гайка самоконтрящаяся М10х1,25-6Н | |
| 10 | 1***1 | Болт М10х1,25-6gх55 | |
| 11 | С***3 | Кольцо стопорное | |
| 12 | L***1 | Рычаг поворотный | |
| 12 | L***1 | Рычаг поворотный | |
| 13 | К***7 | Кольцо | |
| 14 | К***4 | Втулка | |
| 15 | К***6 | Кольцо | |
| 16 | К***9 | Втулка | |
| 17 | К***1 | Шайба | |
| 18 | [***] | Шайба 8.65Г.016 ГОСТ6402-70 | |
| 19 | [***] | Винт М8-6gх20.88.35.016 ГОСТ11738-84 | |
| 20 | К***0 | Рычаг | |
| 20 | К***1 | Рычаг | |
| 21 | L***0 | Рычаг верхний с сайлентблоками | |
| 22 | 1***1 | Болт М12х1,25-6gх60 | |
| 23 | [***] | Масленка 1.1.Ц6 ГОСТ19853-74 | |
| 24 | К***4 | Втулка | |
| 25 | К***5 | Шайба | |
| 26 | К***1 | Пружина | |
| 27 | К***2 | Чашка | |
| 28 | А***0 | Амортизатор гидропневматический однотрубный снегохода АВ 164.00.00 ТУ4591-019-31029115-2000 | |
| 29 | К***0 | Шкворень | |
| 30 | С***9 | Ось | |
| 31 | С***0 | Башмак | |
| 32 | 1***0 | Гайка | |
| 33 | [***] | Шайба 10.65Г.016 ГОСТ6402-70 | |
| 34 | С***0 | Лыжа | |
| 35 | С***0 | Полоз | |
| 36 | С***1 | Болт | |
| 37 | [***] | Шайба А.10.01.10.016 ГОСТ6958-78 | |
| 38 | С***7 | Втулка | |
| 39 | [***] | Гайка М10-6Н.04.019 ГОСТ5919-73 | |
| 40 | [***] | Шплинт 2,5х25.2.11 ГОСТ397-79 |
