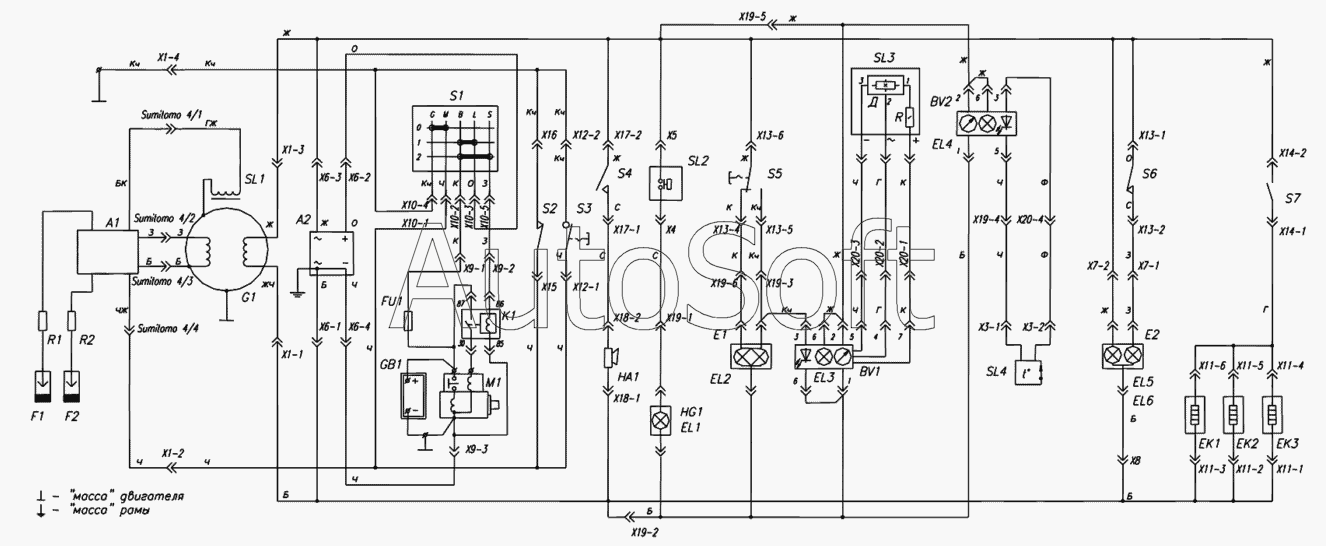

Каталог запасных частей к технике: Русская механика Снегоход "Тайга-Атака" (2007). Электросхема
GB1
S2
S4
S6
S3
SL1
SL3
SL4
SL2
S1
А1
EL3
HG1
EL1
EL4
EL2
EL5
EL6
G1
R1
R2
S5
FU1
Провод белый
Провод белый
Провод белый
Провод белый
Провод белый
Провод белый
Провод белый
Провод белый
Провод белый
Ж
Ж
Ж
Ж
Ж
Ж
Ж
Ж
Ж
Ж
Ж
Ж
ЖЧ
Провод зеленый
Провод зеленый
Провод зеленый
Провод зеленый
Провод зеленый
Провод зеленый
Кч
Кч
Кч
Кч
Кч
Кч
Кч
Кч
Кч
К
К
К
К
К
К
К
О
О
О
О
С
С
С
С
Г
Г
Г
ГЖ
Ф
Ф
Ч
Ч
Ч
Ч
Ч
Ч
Ч
Ч
Ч
Ч
Ч
Ч
Ч
ЧЖ
А2
K1
F1
F2
HA1
BV1
М1
BV2
S7
Е1
Е2
ЕК1
ЕК2
ЕК3
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| BV1 | B***1 | Спидометр | |
| BV2 | B***2 | Тахометр | |
| EL1 | E***1 | Лампа сигнализатора минимального уровня масла | |
| EL10 | E***0 | Лампы подсветки спидометра и тахометра | |
| EL2 | E***2 | Лампа фары | |
| EL3 | E***3 | Лампа габаритного огня фонаря заднего | |
| EL4 | E***4 | Лампа стоп-сигнала фонаря заднего | |
| EL5 | E***5 | Лампы подсветки спидометра и тахометра | |
| EL6 | E***6 | Лампы подсветки спидометра и тахометра | |
| EL7 | E***7 | Лампы подсветки спидометра и тахометра | |
| EL8 | E***8 | Лампы подсветки спидометра и тахометра | |
| EL9 | E***9 | Лампы подсветки спидометра и тахометра | |
| F1 | F***1 | Свеча зажигания | |
| F2 | F***2 | Свеча зажигания | |
| FU1 | F***1 | Предохранитель | |
| G1 | G***1 | Магнето | |
| GB1 | G***1 | Аккумулятор | |
| HA1 | H***1 | Сигнализатор звуковой заднего хода | |
| HG1 | H***1 | Лампа контрольная минимального уровня масла | |
| K1 | K***1 | Реле стартера | |
| R1 | R***1 | Наконечник свечной | |
| R2 | R***2 | Наконечник свечной | |
| S1 | S***1 | Замок зажигания | |
| S2 | S***2 | Выключатель аварийной остановки двигателя | |
| S3 | S***3 | Выключатель экстренной остановки двигателя | |
| S4 | S***4 | Выключатель сигнала заднего хода | |
| S5 | S***5 | Переключатель света фары | |
| S6 | S***6 | Выключатель стоп-сигнала | |
| S7 | S***7 | Тумблер нагревателей | |
| SL1 | S***1 | Датчик | |
| SL2 | S***2 | Датчик уровня масла | |
| SL3 | S***3 | Датчик скорости | |
| SL4 | S***4 | Датчик температуры | |
| А1 | А***1 | Коммутатор со встроенным трансформатором | |
| А2 | А***2 | Регулятор напряжения | |
| Г | Г***Г | Провод синий | |
| ГЖ | Г***Ж | Провод синий с желтой полосой | |
| Е1 | Е***1 | Фара | |
| Е2 | Е***2 | Фонарь задний | |
| ЕК1 | Е***1 | Элемент нагревательный рычага газа | |
| ЕК2 | Е***2 | Элементы нагревательные рукояток руля | |
| ЕК3 | Е***3 | Элементы нагревательные рукояток руля | |
| Ж | Ж***Ж | Провод желтый | |
| ЖЧ | Ж***Ч | Провод желтый с черной полосой | |
| К | К***К | Провод красный | |
| Кч | К***ч | Провод коричневый | |
| М1 | М***1 | Стартер | |
| О | О***О | Провод оранжевый | |
| Провод белый | П***й | Провод белый | |
| Провод белый | П***й | Провод белый | |
| Провод зеленый | П***й | Провод зеленый | |
| С | С***С | Провод серый | |
| Ф | Ф***Ф | Провод фиолетовый | |
| Ч | Ч***Ч | Провод черный | |
| ЧЖ | Ч***Ж | Провод черный с желтой полосой |
