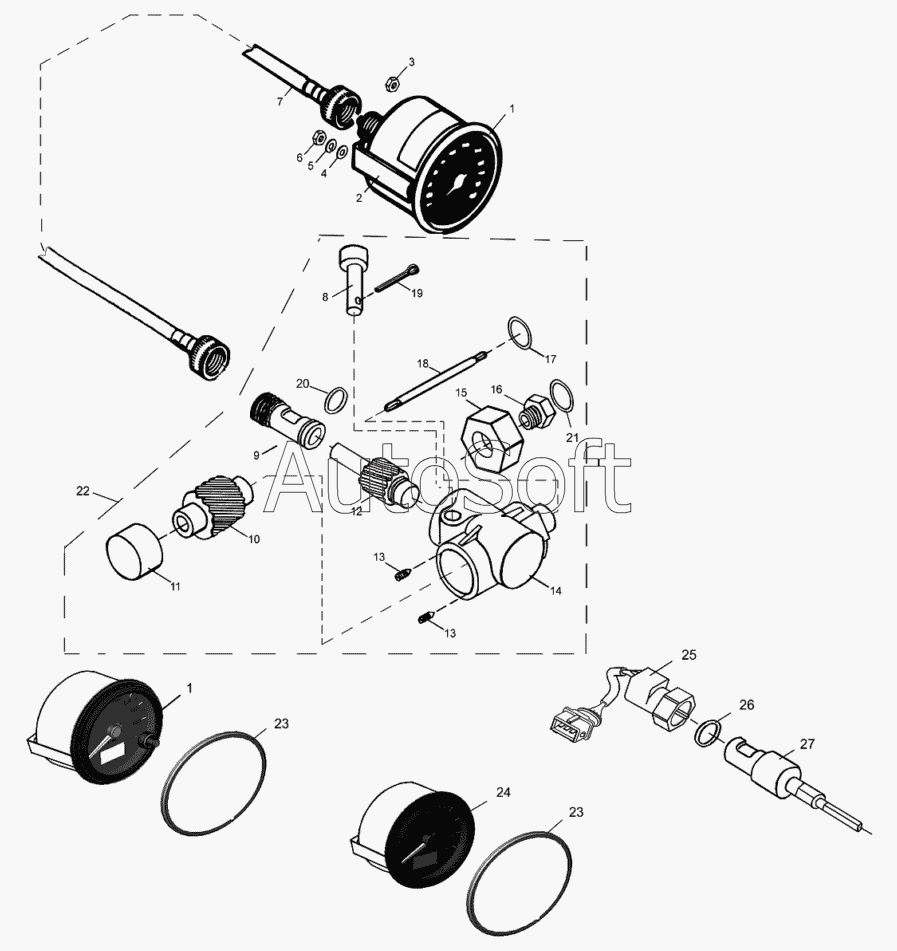

Каталог запасных частей к технике: Русская механика Снегоход "Тайга-Атака" (2007). Спидометр, привод спидометра
1
1
1
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
18
18
19
20
21
21
21
22
22
22
23
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***2 | Спидометр ГОСТ1578-76 | |
| 1 | А***2 | Спидометр ТУ АР.3802.001-03 | |
| 2 | С***8 | Кронштейн спидометра | |
| 3 | [***] | Гайка (5)-5-Ц ОСТ133026-80 | |
| 4 | 1***1 | Шайба 5 | |
| 5 | [***] | Шайба 5.65Г.016 ГОСТ6402-70 | |
| 6 | 1***1 | Гайка М5-6Н | |
| 7 | Г***7 | Вал гибкий ГВ 300-04 ГОСТ12391-77 | |
| 8 | C***8 | Палец | |
| 9 | 1***1 | Втулка | |
| 10 | С***0 | Шестерня | |
| 11 | С***0 | Крышка | |
| 12 | С***1 | Шестерня | |
| 13 | [***] | Винт М4-6gх8.22Н.05 ГОСТ1476-93 | |
| 14 | С***0 | Корпус | |
| 15 | С***6 | Гайка | |
| 16 | С***7 | Втулка | |
| 17 | С***7 | Кольцо | |
| 18 | С***5 | Трос | |
| 18 | С***5 | Трос | |
| 18 | С***5 | Трос | |
| 19 | 1***7 | Шплинт 1,6х12.016 ГОСТ397-79 | |
| 20 | 0***3 | Кольцо 012-016-25-2-3 ГОСТ18829-73 | |
| 21 | C***6 | Прокладка | |
| 21 | C***6 | Прокладка | |
| 21 | C***6 | Прокладка | |
| 22 | С***0 | Привод спидометра | |
| 22 | С***0 | Привод спидометра | |
| 22 | С***0 | Привод спидометра | |
| 23 | L***2 | Кольцо | |
| 24 | А***1 | Тахометр ТУ АР.3813.002-06 | |
| 25 | А***0 | Датчик скорости автомобильный АР61.3843 ТУ АР.3843.003-00 | |
| 26 | 0***3 | Кольцо 016-020-25-2-3 ГОСТ18829-73 | |
| 27 | С***0 | Переходник |
