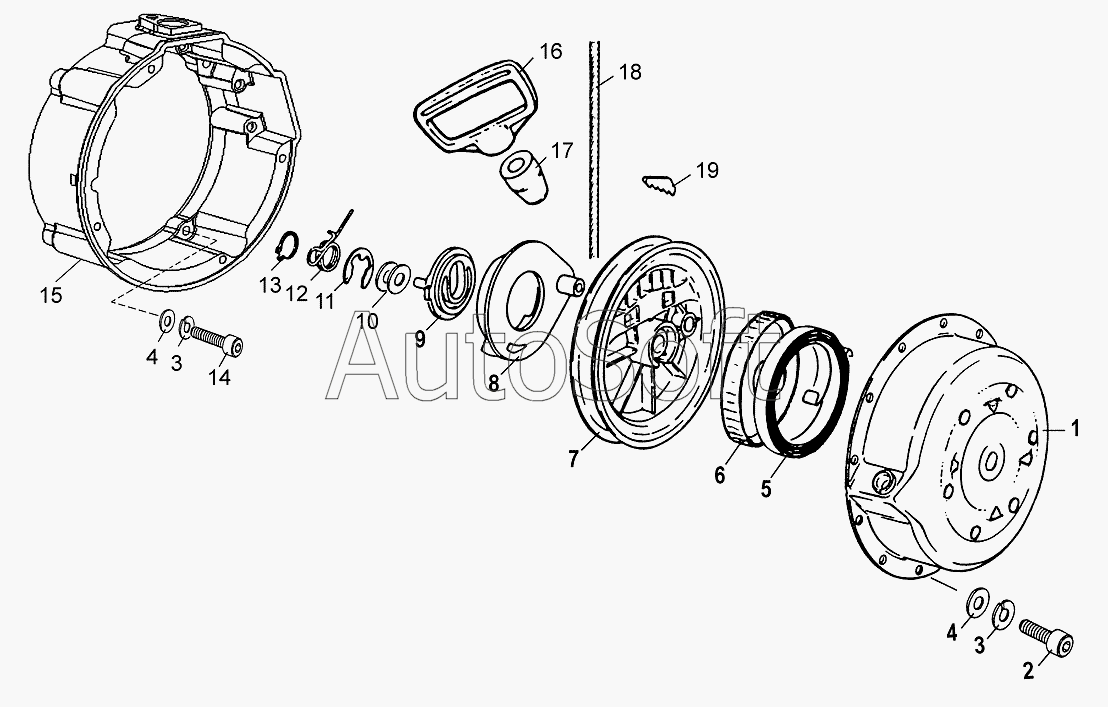

Каталог запасных частей к технике: Русская механика Снегоход "Тайга-Атака" (2007). Стартер ручной
1
1
2
3
3
4
4
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| С40500220 | С***0 | Стартер ручной | |
| С40500220-01 | С***1 | Стартер ручной | |
| 1 | С***1 | Корпус | |
| 1 | С***2 | Корпус | |
| 2 | 1***6 | Винт М6-6gх20 | |
| 3 | Г***8 | Шайба 6.65Г.016 ГОСТ6402-78 | |
| 4 | 1***1 | Шайба 6 | |
| 4 | Г***8 | Шайба 6.01.10.016 ГОСТ10450-78 | |
| 5 | С***5 | Пружина | |
| 6 | С***8 | Крышка | |
| 7 | С***2 | Шкив | |
| 8 | С***3 | Кулачок | |
| 9 | С***4 | Водило | |
| 10 | С***9 | Шайба | |
| 11 | [***] | Шайба 7-Ц ОСТ1 34520-80 | |
| 12 | С***7 | Пружина | |
| 13 | [***] | Кольцо А17 ГОСТ13942-86 | |
| 14 | Г***4 | Винт М5-6gх10.88.35Х.016 ГОСТ11738-84 | |
| 15 | К***8 | Проставка | |
| 16 | 1***9 | Рукоятка | |
| 17 | 1***1 | Амортизатор | |
| 18 | С***6 | Шнур | |
| 19 | С***2 | Клин |
