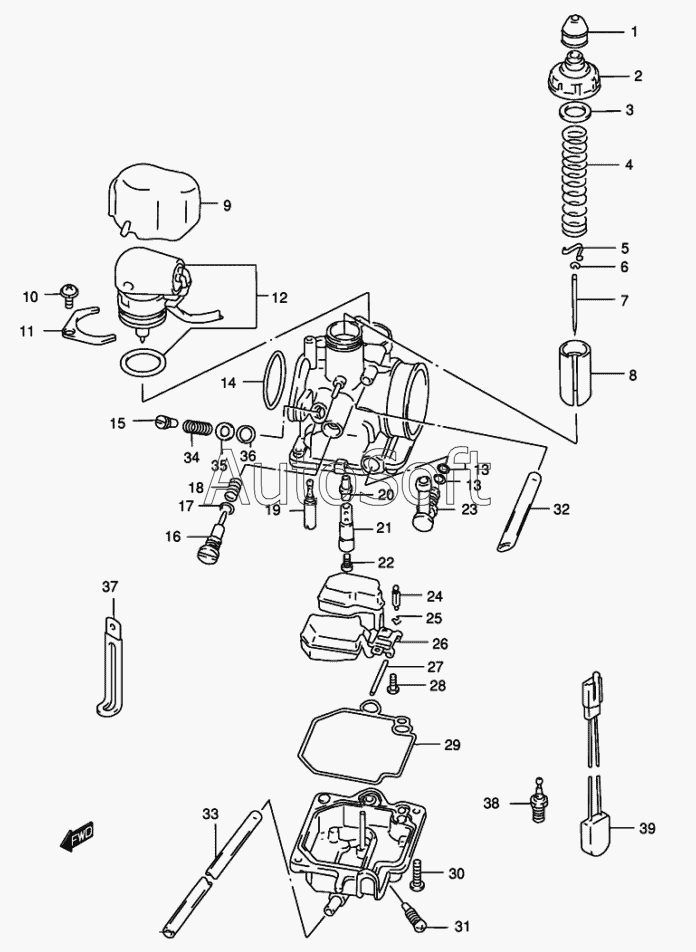

Каталог запасных частей к технике: Suzuki AZ50 (2009). Карбюратор
31
22
23
24
25
26
27
28
29
30
21
32
33
34
35
36
37
38
39
11
2
3
4
5
6
7
8
9
10
1
12
13
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 13200-43E20 | 1***0 | Карбюратор в сборе | |
| 1 | 1***0 | Колпачок привода дроссельной заслонки | |
| 2 | 1***0 | Верхняя часть привода дроссельной заслонки | |
| 3 | 1***0 | Прокладка | |
| 4 | 1***0 | Пружина привода дроссельной заслонки | |
| 5 | 1***0 | Защелка иглы карбюратора | |
| 6 | 1***0 | Хомут иглы карбюратора | |
| 7 | 1***0 | Игла карбюратора | |
| 8 | 1***0 | Дроссельная заслонка | |
| 9 | 1***0 | Крышка термо-обогатителя | |
| 10 | 0***3 | Винт крепления термо-обогатителя | |
| 11 | 1***0 | Крепление термо-обогатителя | |
| 12 | 1***0 | Термо-обогатитель | |
| 13 | 1***0 | Уплотнительное кольцо | |
| 14 | 1***0 | Уплотнительное кольцо впускного коллектора | |
| 15 | 1***0 | Винт регулировки качества топливной смеси | |
| 16 | 1***0 | Винт регулировки количества топливной смеси | |
| 17 | 1***0 | Уплотнительное кольцо | |
| 18 | 1***0 | Пружина винта регулировки количества топливной смеси | |
| 19 | 0***3 | Жиклер холостого хода (38) | |
| 20 | 1***0 | Жиклер | |
| 21 | 1***0 | Держатель жиклера | |
| 22 | 0***3 | Главный жиклер (72) | |
| 23 | 1***0 | Подвижный переходник | |
| 24 | 1***0 | Запорная игла | |
| 25 | 1***0 | Стопор запорной иглы | |
| 26 | 1***0 | Поплавок | |
| 27 | 1***0 | Ось поплавка | |
| 28 | 1***0 | Винт крепления оси поплавка | |
| 29 | 1***0 | Прокладка карбюратора | |
| 30 | 1***0 | Винт | |
| 31 | 1***0 | Сливной винт поплавковой камеры | |
| 32 | 1***0 | Шланг (5х8х90) | |
| 33 | 1***0 | Сливной шланг поплавковой камеры (4х7х250) | |
| 34 | 1***0 | Пружина винта регулировки качества топливной смеси | |
| 35 | 1***0 | Шайба | |
| 36 | 1***0 | Уплотнительное кольцо | |
| 37 | 0***2 | Крепежный хомут | |
| 38 | 1***1 | Подогреватель | |
| 39 | 1***0 | Термореле подогревателя |
