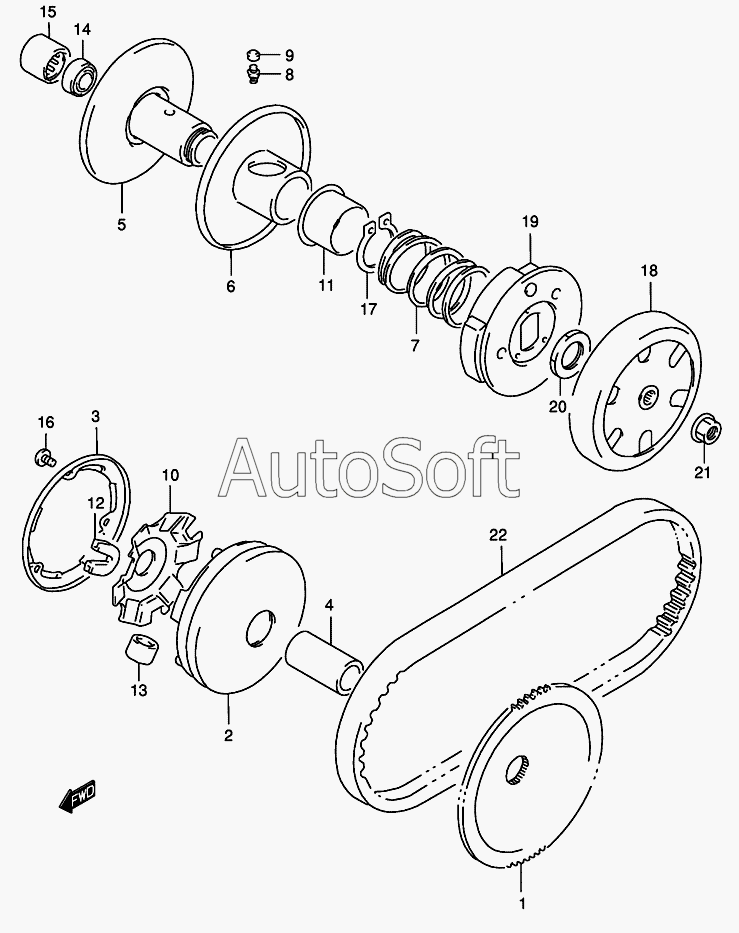

Каталог запасных частей к технике: Suzuki AZ50 (2009). Трансмиссия
12
22
21
20
19
18
17
16
15
14
13
1
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Неподвижный шкив вариатора | |
| 2 | 2***2 | Муфта вариатора | |
| 3 | 2***0 | Крышка муфты вариатора | |
| 4 | 2***1 | Втулка муфты вариатора | |
| 5 | 2***0 | Ведомый неподвижный шкив | |
| 6 | 2***1 | Ведомый наружный шкив | |
| 7 | 2***0 | Пружина сцепления | |
| 8 | 0***6 | Фиксирующий штифт | |
| 9 | 0***2 | Шайба (5х8,2х3,5) | |
| 10 | 2***0 | Упорная пластина муфты вариатора | |
| 11 | 2***3 | Опора наружного шкива | |
| 12 | 2***0 | Демпфер пластины муфты вариатора | |
| 13 | 2***0 | Ролик муфты вариатора | |
| 14 | 0***8 | Подшипник (12х24х6) | |
| 15 | 0***2 | Подшипник (17х25х16,7) | |
| 16 | 0***3 | Винт крепления крышки муфты вариатора | |
| 17 | 0***6 | Стопорное кольцо | |
| 18 | 2***0 | Колокол муфты сцепления | |
| 19 | 2***0 | Плата колодок сцепления в сборе | |
| 20 | 0***4 | Гайка | |
| 21 | 0***3 | Гайка | |
| 22 | 2***0 | Приводной ремень |
