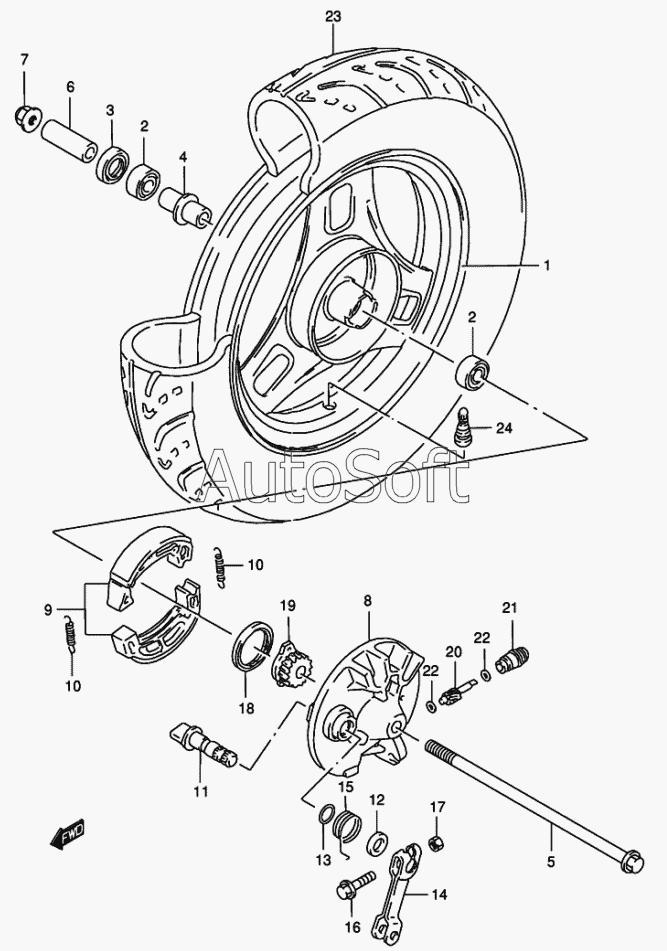

Каталог запасных частей к технике: Suzuki AZ50 (2009). Переднее колесо
1
2
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***R | Диск переднего колеса (10х2,5) (серебристый) | |
| 2 | 0***7 | Подшипник (10х30х9) (6200) | |
| 3 | 0***2 | Сальник (16х30х8) | |
| 4 | 5***0 | Втулка подшипников колеса | |
| 5 | 5***0 | Втулка подшипников колеса | |
| 6 | 5***0 | Втулка оси переднего колеса | |
| 7 | 0***7 | Гайка болта крепления кронштейна | |
| 8 | 5***R | Панель крепления передних тормозных колодок (серебристый) | |
| 9 | 5***0 | Комплект тормозных колодок переднего колеса | |
| 10 | 0***4 | Стяжная пружина | |
| 11 | 5***0 | Эксцентрик переднего тормоза | |
| 12 | 0***1 | Шайба (12,5х20х1) | |
| 13 | 0***2 | Уплотнительное кольцо ( Ф 2,4 , т.11,8) | |
| 14 | 5***0 | Рычаг эксцентрика передних тормозных колодок | |
| 15 | 5***0 | Возвратная пружина рычага | |
| 16 | 0***3 | Болт рычага | |
| 17 | 0***3 | Гайка | |
| 18 | 0***2 | Сальник (34х42х5) | |
| 19 | 5***0 | Ведущая шестерня привода спидометра | |
| 20 | 5***0 | Ведомая шестерня привода спидометра | |
| 21 | 5***1 | Втулка ведомой шестерни наружная | |
| 22 | 0***1 | Шайба (5,1х9х0,4) | |
| 23 | 5***0 | Покрышка передняя (3,00-10) "Dunlop" | |
| 23 | 5***0 | Покрышка передняя (3,00-10) "Inoue" | |
| 24 | 4***0 | Вентиль бескамерный в сборе |
