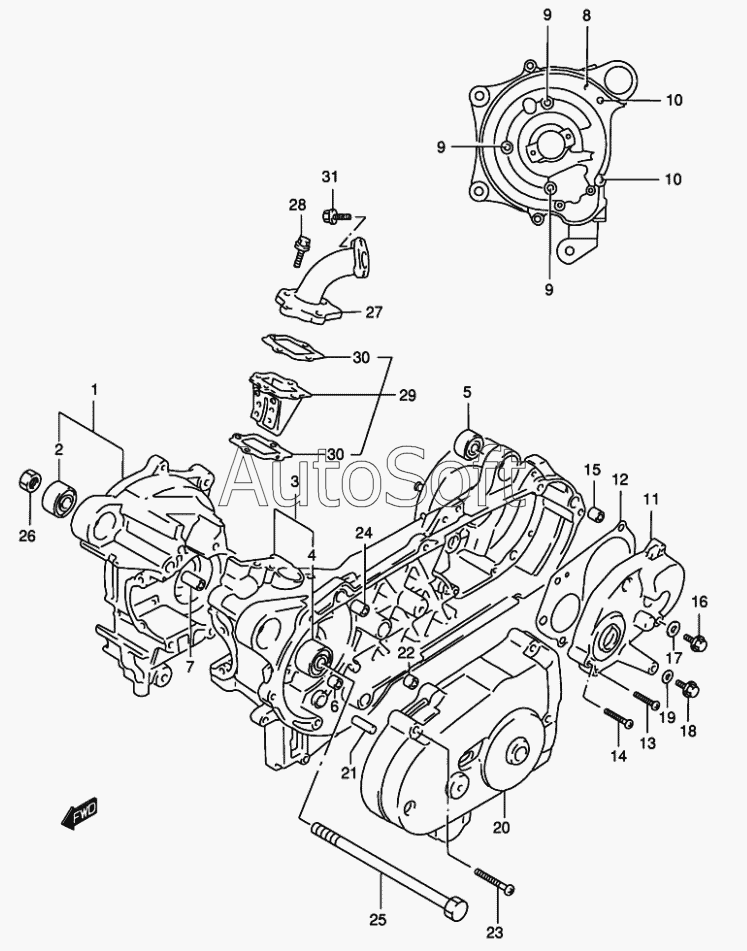

Каталог запасных частей к технике: Suzuki AZ50 (2009). Картер двигателя
1
2
3
4
5
6
7
8
9
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Картер двигателя правый | |
| 2 | 0***0 | Сайлентблок двигателя | |
| 3 | 1***0 | Картер двигателя левый | |
| 4 | 0***0 | Сайлентблок двигателя | |
| 5 | 0***2 | Втулка амортизатора | |
| 6 | 0***6 | Втулка | |
| 7 | 0***8 | Втулка | |
| 8 | 0***3 | Винт картера двигателя | |
| 9 | 0***3 | Винт картера двигателя | |
| 10 | 0***3 | Винт картера двигателя | |
| 11 | 1***1 | Крышка редуктора | |
| 12 | 1***0 | Прокладка крышки редуктора | |
| 13 | 0***3 | Винт крышки редуктора | |
| 14 | 0***3 | Винт крышки редуктора | |
| 15 | 0***9 | Втулка | |
| 16 | 0***3 | Заливная пробка редуктора | |
| 17 | 0***8 | Алюминиевое кольцо (8,2х14х1) | |
| 18 | 0***3 | Болт крепления крыла | |
| 19 | 0***4 | Алюминиевое кольцо (6,2х11х1,2) | |
| 20 | 1***0 | Крышка привода кик-стартера | |
| 21 | 1***0 | Ось ведомой шестерни кик-стартера | |
| 22 | 0***6 | Втулка | |
| 23 | 0***3 | Винт крышки привода кик-стартера | |
| 24 | 0***9 | Втулка | |
| 25 | 0***7 | Болт крепления двигателя (10х185) | |
| 26 | 0***3 | Гайка крепления двигателя | |
| 27 | 1***2 | Впускной коллектор | |
| 28 | 0***3 | Болт крепления коллектора | |
| 29 | 1***0 | Корпус лепесткового клапана в сборе | |
| 30 | 1***1 | Прокладки лепесткового клапана | |
| 31 | 0***3 | Болт крепления карбюратора |
