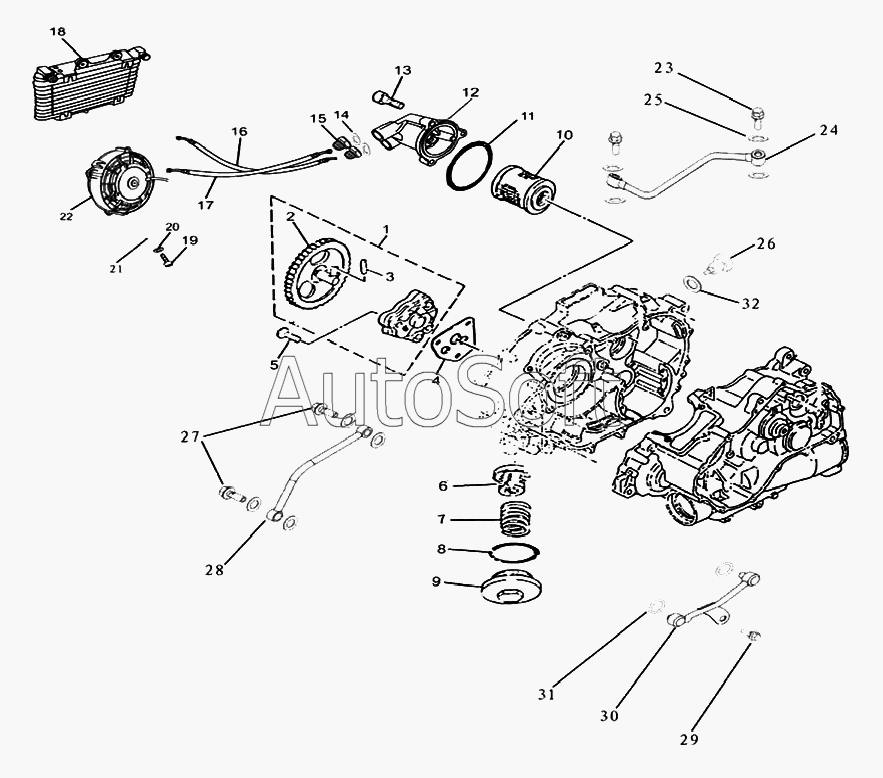

Каталог запасных частей к технике: Jianshe JS400 ATV-2 (2005). Смазочно-охлаждающий механизм
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F***0 | Масляный насос двигателя | |
| 2 | F***0 | Приводная шестерня масляного насоса | |
| 3 | F***0 | Шпонка | |
| 4 | F***0 | Панель насоса | |
| 5 | [***] | Винт M6х30-ZN5хD GB/T819.1-88 | |
| 6 | F***0 | Фильтр грубой очистки масла | |
| 7 | F***0 | Поджимная пружина | |
| 8 | F***0 | Кольцо | |
| 9 | F***0 | Пробка фильтра | |
| 10 | F***0 | Фильтр тонкой очистки масла | |
| 11 | F***0 | Кольцо | |
| 12 | F***0 | Фильтр тонкой очистки масла в сборе | |
| 13 | [***] | Винт M6х30-10.9-ZN5хD GB/T70.3-85 | |
| 14 | F***0 | Прокладка | |
| 15 | F***0 | Контакт | |
| 16 | F***0 | Масляный шланг 4 | |
| 17 | F***0 | Масляный шланг 5 | |
| 18 | F***0 | Радиатор в сборе | |
| 19 | [***] | Гайка M6х12-ZN5хD GB/T5786-86 | |
| 20 | [***] | Шайба 6-ZN8хD GB/T97.1-85 | |
| 21 | [***] | Гайка M6-9-ZN5хD GB/T6187-86 | |
| 22 | F***0 | Вентилятор охлаждения двигателя | |
| 23 | F***0 | Болт М8х20 | |
| 24 | F***0 | Масляный шланг 1 | |
| 25 | F***0 | Прокладка | |
| 26 | F***0 | Датчик температуры | |
| 27 | F***0 | Болт | |
| 28 | F***0 | Масляный шланг 2 | |
| 29 | 9***2 | Болт Q/JR YP80-2000 | |
| 30 | F***0 | Масляный шланг 3 | |
| 31 | F***0 | Кольцо | |
| 32 | F***0 | Шайба |
