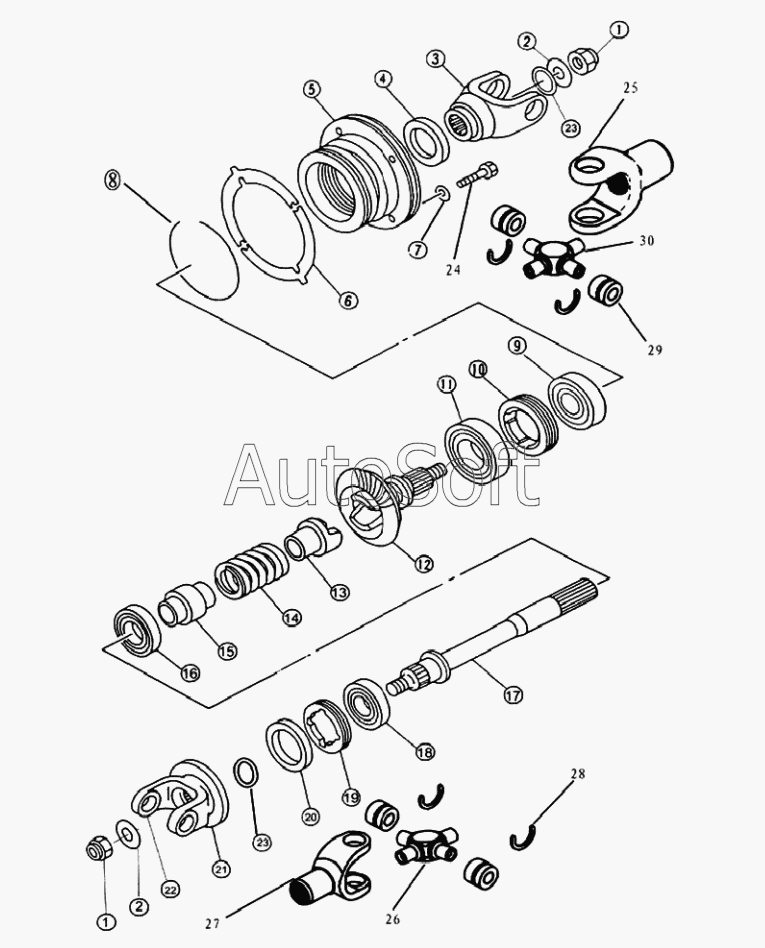

Каталог запасных частей к технике: Jianshe JS400 ATV-2 (2005). Выходной механизм
16
30
29
28
27
26
25
24
23
23
22
21
20
19
18
17
1
1
15
14
13
12
11
10
9
8
7
6
5
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Гайка М14х1,5 GB/T 6186-86 | |
| 2 | F***0 | Шайба | |
| 3 | F***0 | Хомут (привод задних колес) | |
| 4 | F***0 | Уплотнительная манжета | |
| 5 | F***0 | Задний корпус | |
| 6 | F***0 | Регулировочная прокладка | |
| 7 | [***] | Шайба 8-ZN8хD GB97.1-85 | |
| 8 | F***0 | Кольцо | |
| 9 | 6***5 | Подшипник GB/T 276-94 | |
| 10 | F***0 | Винт | |
| 11 | 6***3 | Подшипник GB/T 276-94 | |
| 12 | F***0 | Средняя косозубая шестерня | |
| 13 | F***0 | Соединительный стержень | |
| 14 | F***0 | Пружина | |
| 15 | F***0 | Втулка | |
| 16 | 6***3 | Подшипник GB/T 276-94 | |
| 17 | F***0 | Средний приводной вал | |
| 18 | 6***5 | Подшипник GB/T 276-94 | |
| 19 | F***0 | Винт (привод передних колес) | |
| 20 | F***0 | Уплотнительная манжета | |
| 21 | F***0 | Пылезащитное покрытие | |
| 22 | F***0 | Хомут (привод передних колес) | |
| 23 | F***0 | Кольцо | |
| 24 | [***] | Болт M8х30-10.9-ZN5хD GB/T5782-86 | |
| 25 | F***0 | Хомут (привод задних колес) | |
| 26 | F***0 | Крестовина | |
| 27 | F***0 | Хомут (привод передних колес) | |
| 28 | F***0 | Полукольцо | |
| 29 | F***0 | Игольчатый подшипник | |
| 30 | F***0 | Передаточная вилка |
