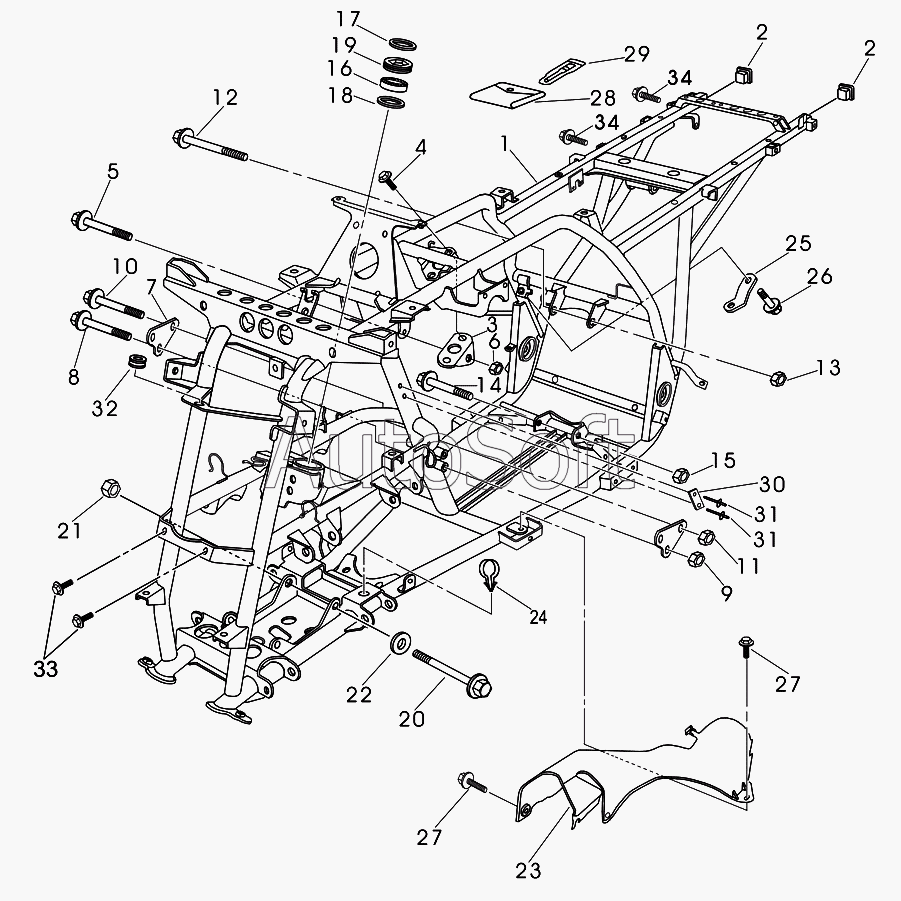

Каталог запасных частей к технике: Jianshe JS400 ATV-2 (2005). Рама
19
34
34
33
32
31
31
30
29
28
27
27
26
25
24
23
22
20
1
18
17
16
12
11
10
8
7
6
5
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | S***2 | Рама | |
| 2 | S***0 | Квадратная заглушка | |
| 3 | S***0 | Верхний кронштейн крепления двигателя | |
| 4 | [***] | Болт М8х16 GB/T5787-86 | |
| 5 | [***] | Болт М8х55 GB/T5787-86 | |
| 6 | [***] | Гайка М8 GB/T6187-86 | |
| 7 | S***0 | Передняя пластина крепления двигателя | |
| 8 | [***] | Болт М8х85 GB/T5787-86 | |
| 10 | [***] | Болт М10х85 GB/T5787-86 | |
| 11 | [***] | Гайка М10 GB/T6187-86 | |
| 12 | [***] | Болт М10х100 GB/T5787-86 | |
| 16 | 6***S | Подшипник GB/T276-93 | |
| 17 | S***0 | Уплотнительное кольцо 1 | |
| 18 | S***0 | Уплотнительное кольцо 2 | |
| 19 | S***0 | Болт с внутренним шестигранником | |
| 20 | [***] | Болт М10х115 GB/T5787-86 | |
| 22 | [***] | Шайба 10 GB/T97.1-86 | |
| 23 | S***0 | Защита передней ведущей оси | |
| 24 | S***0 | Фиксатор 4 | |
| 25 | S***0 | Скоба крепления включателя заднего тормоза | |
| 26 | [***] | Болт М6х12 GB/T5787-86 | |
| 27 | [***] | Болт СМ6х12 Q/JR YP1-92 | |
| 28 | S***0 | Ящик с инструментом | |
| 29 | S***0 | Манометр в сборе | |
| 30 | S***0 | Эмблема | |
| 31 | [***] | Заклепка 3,2х7 GB/T2618-90 | |
| 32 | S***0 | Резиновое кольцо | |
| 33 | [***] | Болт М6х20 GB/T5787-86 | |
| 34 | [***] | Болт М8х16 Q/JR.YP33-92 |
