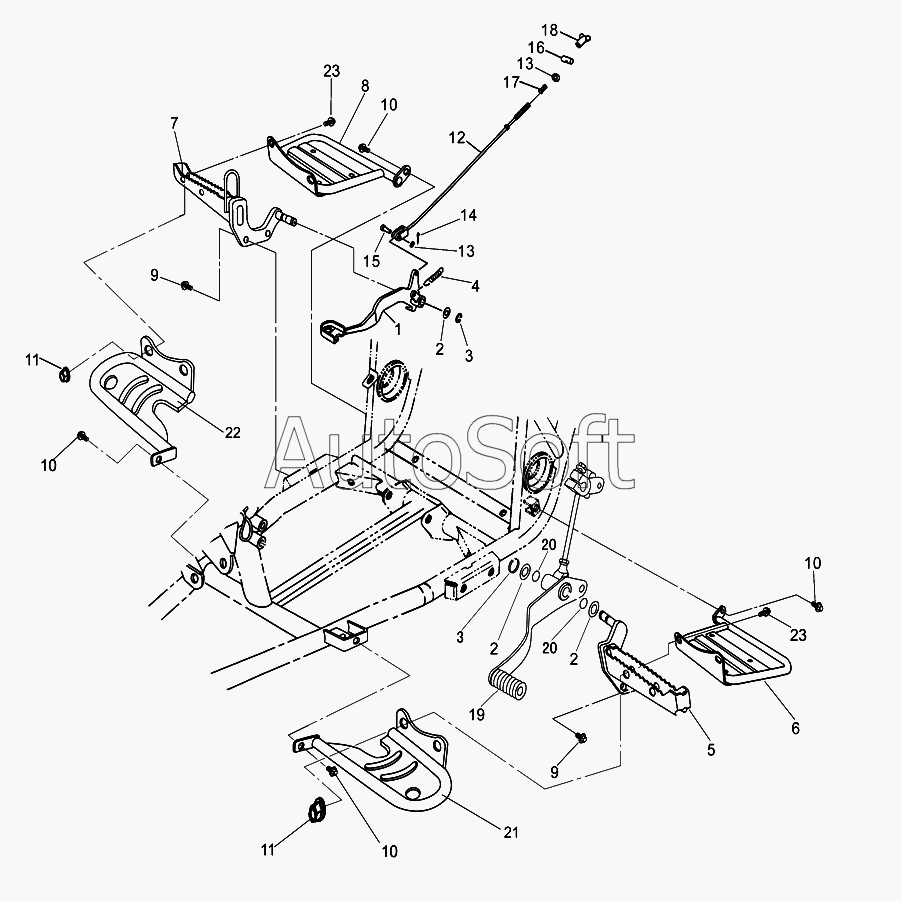

Каталог запасных частей к технике: Jianshe JS400 ATV-2 (2005). Подножки
12
23
23
22
21
20
20
19
18
17
16
15
14
13
13
1
11
11
10
10
10
10
9
9
8
7
6
5
4
3
3
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | S***0 | Педаль заднего тормоза | |
| 2 | S***0 | Прокладка | |
| 3 | [***] | Фиксирующее кольцо 12 GB/T896-86 | |
| 4 | S***0 | Возвратная пружина педали заднего тормоза | |
| 5 | S***0 | Сварная опора левой подножки | |
| 6 | S***0 | Сварная скоба левой подножки | |
| 7 | S***0 | Сварная опора правой подножки | |
| 8 | S***0 | Сварная скоба правой подножки | |
| 9 | [***] | Болт M10х1.25х22 Q/JR YP33-1992 | |
| 10 | [***] | Болт М8х16 GB/T5787-86 | |
| 11 | [***] | Гайка М8 GB/T6177-86 | |
| 12 | S***0 | Тяга заднего тормоза | |
| 13 | [***] | Прокладка 6 GB/T96-86 | |
| 14 | [***] | Шплинт 2х14 GB/T91-2000 | |
| 15 | S***0 | Ось тяги | |
| 16 | C***0 | Бобышка | |
| 17 | J***6 | Пружина | |
| 18 | S***0 | Регулировочная гайка | |
| 19 | S***0 | Педаль переключения скоростей | |
| 20 | [***] | Кольцо 15х2,65 GB/T3452.1-92 | |
| 21 | S***1 | Пластина левой подножки | |
| 22 | S***1 | Пластина правой подножки | |
| 23 | [***] | Болт М8х45 GB/T5787-86 |
