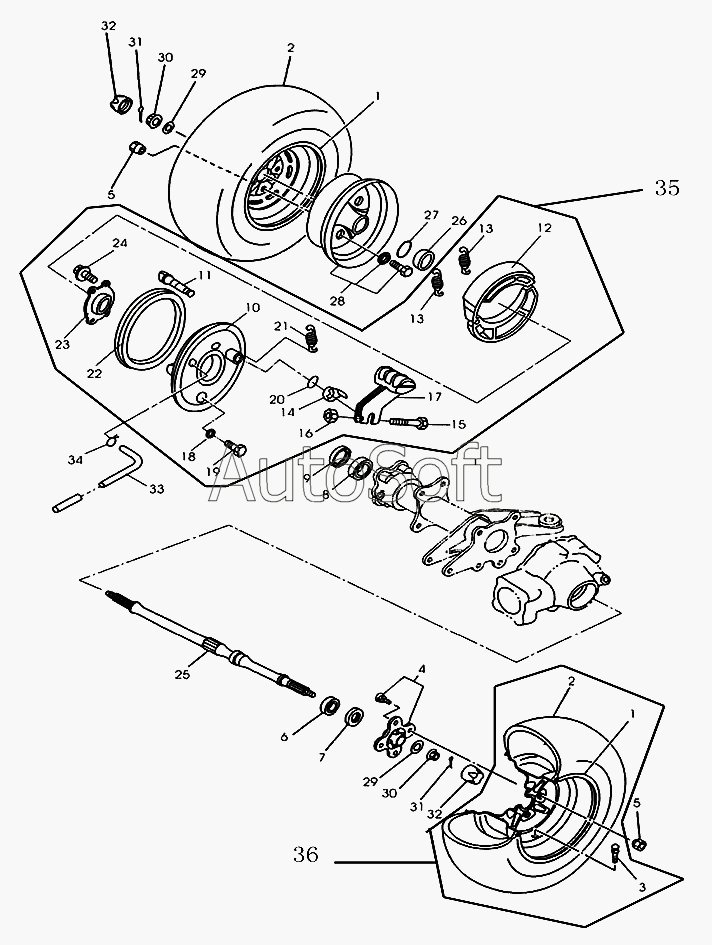

Каталог запасных частей к технике: Jianshe JS400 ATV-2 (2005). Задние колеса
1
1
2
2
3
4
5
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
30
31
31
32
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | S***0 | Задний обод в сборе | |
| 2 | S***0 | Задняя шина | |
| 3 | Z***1 | Ниппель GB12836.1-1999 | |
| 4 | S***0 | Соединительная пластина заднего колеса | |
| 5 | S***0 | Крепежная гайка колеса | |
| 6 | 6***Z | Подшипник GB/T276-94 | |
| 7 | S***0 | Манжета | |
| 8 | S***0 | Манжета | |
| 9 | 6***Z | Подшипник GB/T276-94 | |
| 10 | S***0 | Крышка заднего тормоза в сборе | |
| 11 | S***0 | Кулачковый вал заднего тормоза | |
| 12 | S***2 | Тормозная колодка | |
| 13 | S***0 | Пружина | |
| 14 | S***0 | Пластина | |
| 15 | C***3 | Болт | |
| 16 | [***] | Гайка М6 GB/T6177.1-86 | |
| 17 | S***0 | Задний тормоз в сборе | |
| 18 | S***0 | Прокладка | |
| 19 | [***] | Болт М6х12 GB/T5783-86 | |
| 20 | [***] | Кольцо 14х2,65G GB/T3452.1-92 | |
| 21 | S***0 | Пружина | |
| 22 | S***0 | Пылезащитное уплотнение | |
| 23 | S***0 | Подшипниковый узел вала заднего тормоза | |
| 24 | [***] | Болт М8х40 GB/T5787-86 | |
| 25 | S***0 | Ось задних колес | |
| 26 | S***0 | Шайба крышки заднего тормоза | |
| 27 | [***] | Кольцо 30х1,8G GB/T3452.1-92 | |
| 28 | S***0 | Тормозной барабан в сборе | |
| 29 | [***] | Шайба 16 GB/T96-86 | |
| 30 | S***0 | Гайка оси колеса | |
| 31 | [***] | Шплинт 4х30 GB/T91-87 | |
| 32 | S***0 | Защитный колпачок | |
| 33 | S***0 | Воздушная трубка заднего тормоза | |
| 34 | S***0 | Зажим трубки стравливания воздуха | |
| 35 | S***0 | Задний тормоз в сборе | |
| 36 | S***0 | Заднее колесо в сборе |
