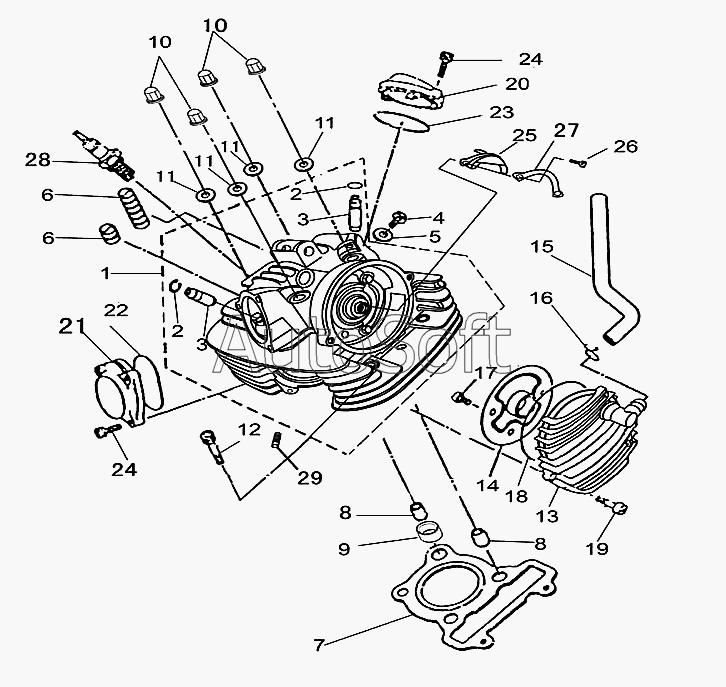

Каталог запасных частей к технике: Jianshe JS400 ATV-2 (2005). Механизм газораспределения (крышка цилиндра)
15
29
28
27
26
25
24
24
23
22
21
20
19
18
17
16
1
14
13
12
11
11
11
11
10
10
9
8
8
7
6
6
5
4
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F***0 | Крышка цилиндра в сборе | |
| 2 | F***0 | Стальное стопорное кольцо | |
| 3 | F***0 | Направляющая трубка клапана | |
| 4 | 9***0 | Болт Q/JR YP80-2000 | |
| 5 | F***0 | Шайба | |
| 6 | F***0 | Заслонка | |
| 7 | F***0 | Прокладка крышки цилиндра | |
| 8 | 9***6 | Направляющий штифт Q/JR YP96-2000 | |
| 9 | F***0 | Уплотнительное кольцо | |
| 10 | F***0 | Колпачковая гайка | |
| 11 | F***0 | Шайба | |
| 12 | [***] | Винт M8х50-10.9-ZN5.D GB/T 70.1-85 | |
| 13 | F***0 | Крышка | |
| 14 | F***0 | Диск | |
| 15 | F***0 | Воздухоотвод | |
| 16 | F***0 | Скрепка | |
| 17 | 9***2 | Болт Q/JR YP80-2000 | |
| 18 | F***0 | Кольцо | |
| 19 | [***] | Винт M6х25-10.9-ZN5.D GB/T 70.1-85 | |
| 20 | F***0 | Верхняя крышка клапана | |
| 21 | F***0 | Нижняя крышка клапана | |
| 22 | F***0 | Кольцо | |
| 23 | F***0 | Кольцо | |
| 24 | [***] | Винт M6х16-10.9-ZN5.D GB/T 70.1-85 | |
| 25 | F***0 | Прижимная пластина | |
| 26 | [***] | Винт M6х12-10.9-ZN5.D GB/T 5783-86 | |
| 27 | F***0 | Стопорная шайба | |
| 28 | D***A | Свеча | |
| 29 | F***0 | Шпилька |
