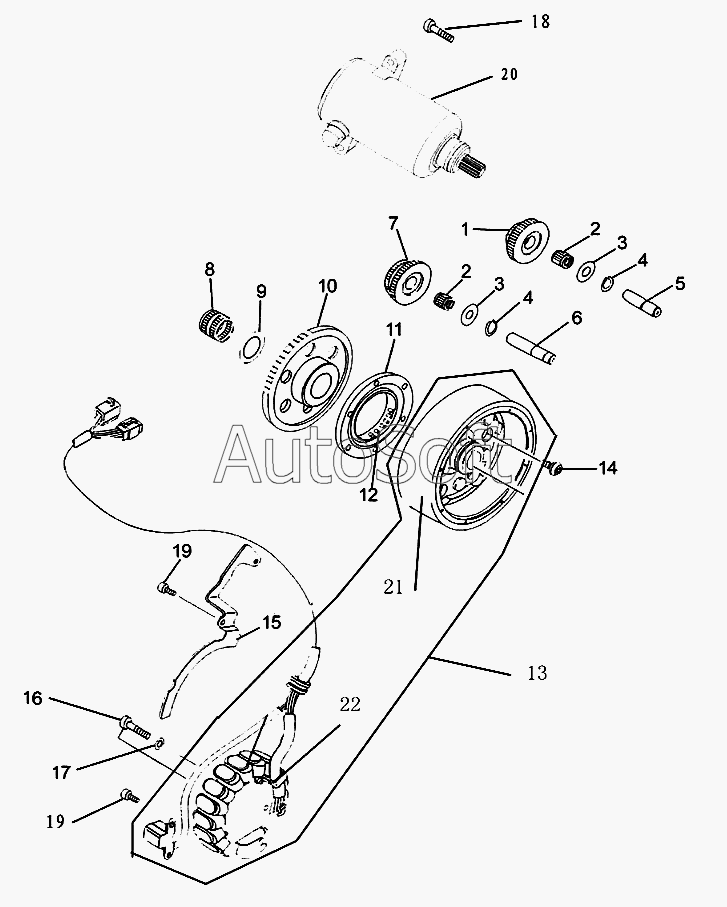

Каталог запасных частей к технике: Jianshe JS400 ATV-2 (2005). Механизм электростартера
12
22
21
20
19
19
18
17
16
15
14
13
1
11
10
9
8
7
6
5
4
4
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F***0 | Шестерня стартера 1 | |
| 2 | F***0 | Подшипник | |
| 3 | F***0 | Шайба | |
| 4 | [***] | Шайба 12 GB/T894.1-86 | |
| 5 | F***0 | Приводной вал 1 | |
| 6 | F***0 | Приводной вал 2 | |
| 7 | F***0 | Шестерня стартера 2 | |
| 8 | F***0 | Подшипник | |
| 9 | F***0 | Шайба | |
| 10 | F***0 | Шестерня электростартера | |
| 11 | F***0 | Пластина сцепления стартера | |
| 12 | F***0 | Сцепление стартера | |
| 13 | F***0 | Магнето | |
| 14 | [***] | Винт M8х15-10-ZN5хD GB/T70.1-85 | |
| 15 | F***0 | Кронштейн | |
| 16 | 9***0 | Болт Q/JR YP81-2000 | |
| 17 | [***] | Шайба 6-ZN8хD GB/T93-87 | |
| 18 | 9***0 | Болт Q/JR YP80-2000 | |
| 19 | [***] | Болт M5х12-10.9-ZN5хD GB/T70.1-85 | |
| 20 | F***0 | Электростартер | |
| 21 | F***0 | Ротор | |
| 22 | F***0 | Статор |
