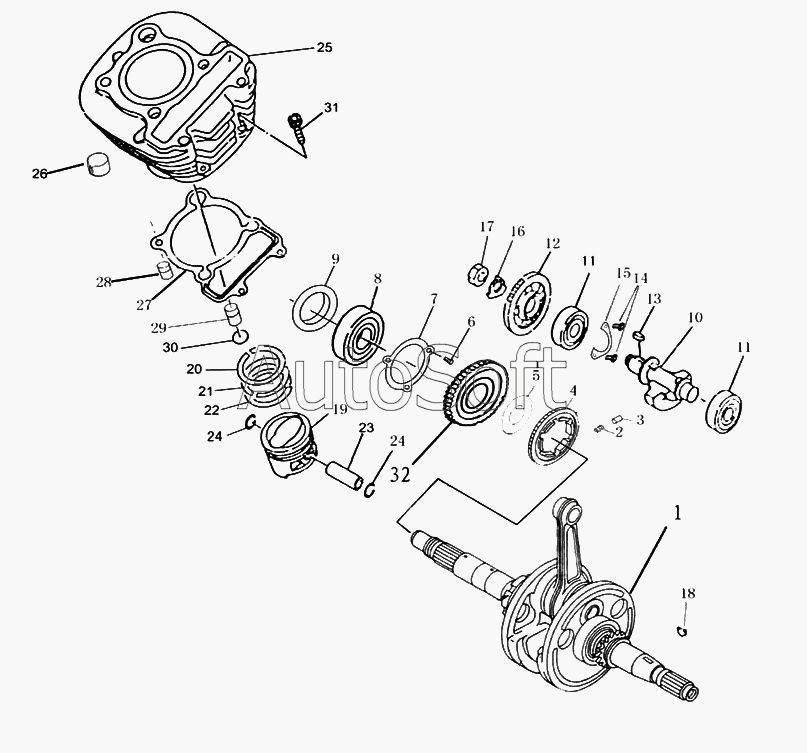

Каталог запасных частей к технике: Jianshe JS400 ATV-2 (2005). Механизм коленвала
17
32
31
30
29
28
27
26
25
24
24
23
22
21
20
19
18
1
16
15
14
13
12
11
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F***0 | Коленвал в сборе | |
| 2 | F***0 | Пружина | |
| 3 | F***0 | Стержень пружины | |
| 4 | F***0 | Приводная шестерня балансировочного вала | |
| 5 | F***0 | Шайба | |
| 6 | [***] | Винт M6х18-ZN5.D GB/T 819.1-88 | |
| 7 | F***0 | Прижимная пластина 1 | |
| 8 | 6***3 | Подшипник GB/T 276-94 | |
| 9 | F***0 | Уплотнительное кольцо | |
| 10 | F***0 | Балансировочный вал | |
| 11 | 6***5 | Подшипник GB/T 276-94 | |
| 12 | F***0 | Шестерня балансировочного вала | |
| 13 | F***0 | Шпонка | |
| 14 | [***] | Винт M6х16-ZN5.D GB/T 819.1-88 | |
| 15 | F***0 | Прижимная пластина 2 | |
| 16 | F***0 | Контровочная шайба | |
| 17 | F***0 | Гайка | |
| 18 | F***0 | Шпонка | |
| 19 | F***0 | Поршень | |
| 20 | F***0 | Поршневое кольцо 1 | |
| 21 | F***0 | Поршневое кольцо 2 | |
| 22 | F***0 | Маслосъемное кольцо в сборе | |
| 23 | F***0 | Поршневой палец | |
| 24 | F***0 | Стопорное кольцо | |
| 25 | F***0 | Головка цилиндра | |
| 26 | F***0 | Заслонка | |
| 27 | F***0 | Прокладка головки цилиндра | |
| 28 | 9***6 | Направляющий штифт Q/JR YP96-2000 | |
| 29 | F***0 | Направляющий штифт | |
| 30 | F***0 | Кольцо направляющего штифта | |
| 31 | [***] | Винт M6х30-10.9-ZN5D GB/T70.1-85 | |
| 32 | F***0 | Приводная шестерня масляного насоса |
