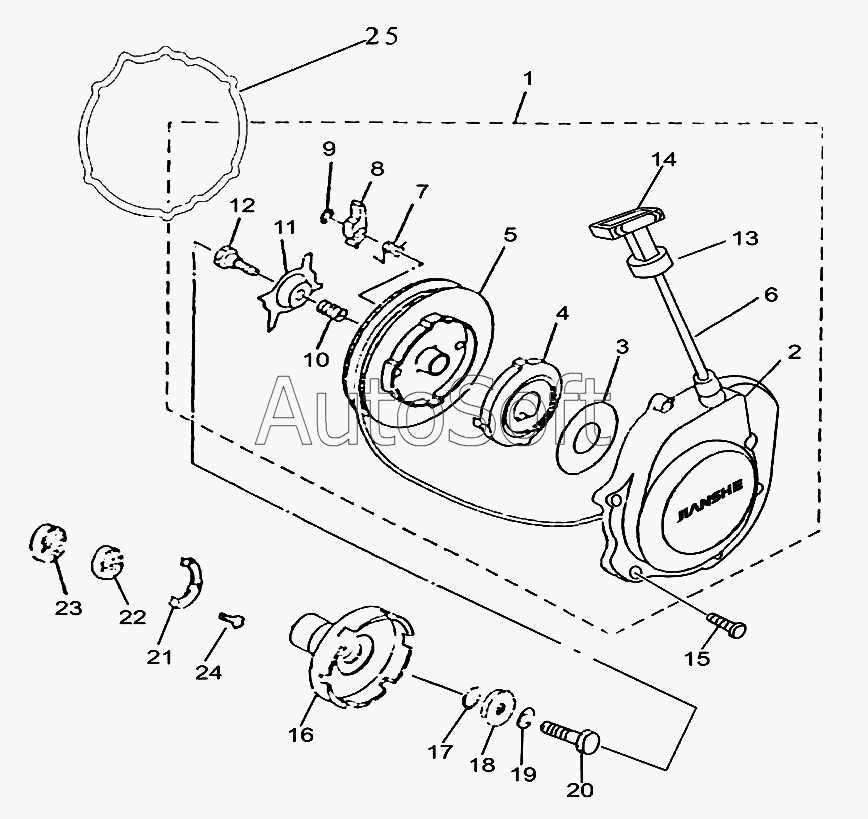

Каталог запасных частей к технике: Jianshe JS400 ATV-2 (2005). Ручной стартер
13
25
24
23
22
21
20
19
18
17
16
15
14
1
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F***0 | Устройство ручного запуска | |
| 2 | F***0 | Левая крышка | |
| 3 | F***0 | Прокладка | |
| 4 | F***0 | Наружная крышка спиральной пружины | |
| 5 | F***0 | Приводной шкив | |
| 6 | F***0 | Трос | |
| 7 | F***0 | Возвратная пружина | |
| 8 | F***0 | Собачка | |
| 9 | [***] | Стопорное кольцо 6 GB/T896-86 | |
| 10 | F***0 | Сжимающая пружина | |
| 11 | F***0 | Пластина | |
| 12 | F***0 | Винт | |
| 13 | F***0 | Основание пусковой рукоятки | |
| 14 | F***0 | Пусковая рукоятка | |
| 15 | 9***0 | Болт Q/JR YP80-93 | |
| 16 | F***0 | Пусковой храповик | |
| 17 | F***0 | Кольцо | |
| 18 | F***0 | Шайба | |
| 19 | [***] | Шайба GB/T93-87 | |
| 20 | [***] | Болт М10х1.25х40 GB/T5785-86 | |
| 21 | F***0 | Прижимная планка | |
| 22 | F***0 | Уплотнительная манжета | |
| 23 | F***0 | Подшипник | |
| 24 | [***] | Винт M5х16-ZN5хD GB/T819.1-88 | |
| 25 | F***0 | Шайба |
