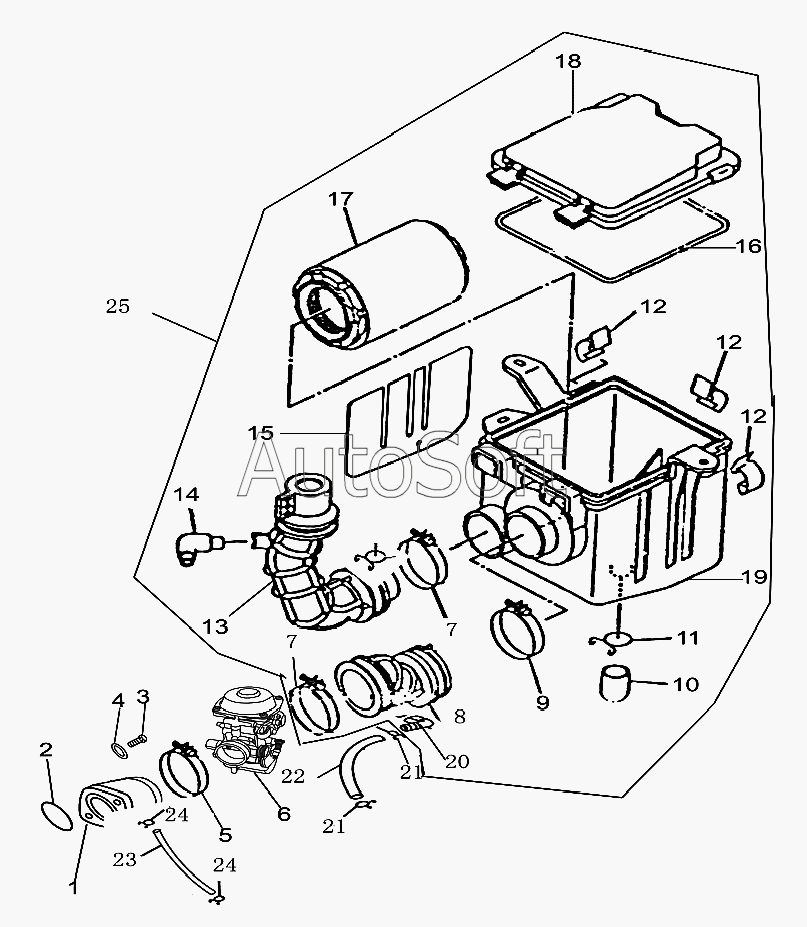

Каталог запасных частей к технике: Jianshe JS400 ATV-2 (2005). Система впуска
13
25
24
24
23
22
21
21
20
19
18
17
16
15
14
1
12
12
12
11
10
9
8
7
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F***2 | Место присоединения карбюратора | |
| 2 | F***0 | Кольцо | |
| 3 | [***] | Винт М8х25 GB70-85 | |
| 4 | F***0 | Шайба | |
| 5 | F***0 | Хомут | |
| 6 | F***2 | Карбюратор | |
| 7 | F***0 | Хомут впускной трубки | |
| 8 | F***3 | Соединительная трубка карбюратора | |
| 9 | F***0 | Хомут | |
| 10 | F***0 | Пыльник | |
| 11 | F***0 | Зажим | |
| 12 | F***0 | Фиксатор крышки воздушного фильтра | |
| 13 | F***0 | Впускная трубка | |
| 14 | F***0 | Отвод впускной трубки | |
| 15 | F***0 | Теплоизоляционная панель | |
| 16 | F***0 | Уплотнительное кольцо | |
| 17 | F***0 | Сердечник фильтра | |
| 18 | F***2 | Крышка воздушного фильтра | |
| 19 | F***0 | Корпус воздушного фильтра | |
| 20 | F***2 | Отвод впускной трубки | |
| 21 | F***0 | Зажим 3 | |
| 22 | F***2 | Трубка 1 | |
| 23 | F***0 | Трубка противодавления | |
| 24 | F***0 | Зажим 1 | |
| 25 | F***0 | Воздушный фильтр в сборе |
