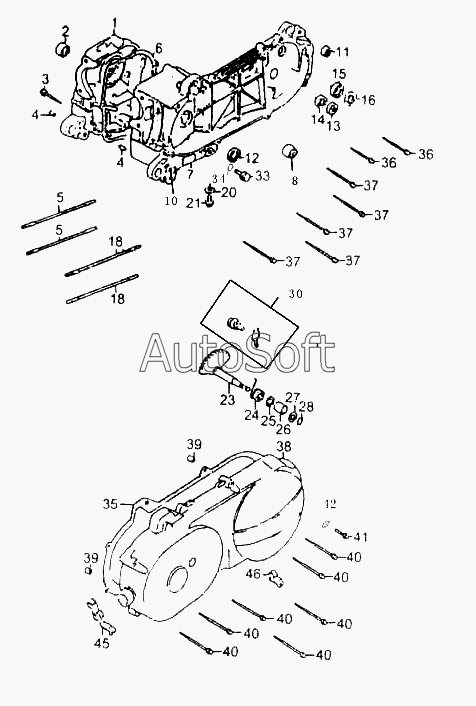

Каталог запасных частей к технике: Zongshen ZS50QT-4 (2005). Картер
36
36
24
25
26
27
28
30
33
34
35
23
37
37
37
37
37
38
39
39
40
40
40
40
40
40
40
41
42
45
46
11
2
3
4
4
5
5
6
7
8
10
1
12
13
14
15
16
18
18
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***W | Правый блок картера | |
| 2 | 1***0 | Втулка | |
| 3 | B***X | Болт М6х45 | |
| 4 | 9***0 | Штифт 8х14 | |
| 5 | 9***0 | Шпилька М7х168 | |
| 6 | 9***0 | Прокладка правого блока картера | |
| 7 | 1***W | Левый блок картера | |
| 8 | 2***0 | Втулка | |
| 10 | 3***0 | Пружинный блок основной подставки | |
| 11 | 1***0 | Втулка | |
| 12 | 9***0 | Манжета 19,8х30х5 | |
| 13 | 9***3 | Подшипник 6203 | |
| 14 | 9***1 | Подшипник 6201 | |
| 15 | 9***3 | Подшипник 6203 | |
| 16 | 9***0 | Манжета 17х30х6 | |
| 18 | 9***0 | Шпилька М7х176 | |
| 20 | 9***0 | Шайба 8,2х1,8х16 | |
| 21 | 9***0 | Сливная пробка | |
| 23 | 2***0 | Зубчатый венец кикстартера | |
| 24 | 2***0 | Возвратная пружина кикстартера | |
| 25 | 2***0 | Воротник кикстартера | |
| 26 | 2***0 | Втулка кикстартера | |
| 27 | 9***0 | Шайба шпинделя кикстартера | |
| 28 | B***0 | Стопорное кольцо 14 | |
| 30 | 2***0 | Устройство управления кикстартером | |
| 33 | 9***C | Болт М8х12 | |
| 34 | 9***0 | Сливная пробка | |
| 35 | 9***0 | Прокладка крышки левой части картера | |
| 36 | B***X | Болт М8х35 | |
| 37 | B***X | Болт М8х40 | |
| 38 | 1***3 | Крышка левой части картера | |
| 39 | 9***0 | Штифт 8х14 | |
| 40 | B***X | Болт М8х35 | |
| 41 | B***L | Болт М8х12 | |
| 42 | 9***0 | Шайба 8,2х1,8х16 | |
| 45 | 1***C | Фиксатор кабеля управления дроссельной заслонкой | |
| 46 | 1***C | Фиксатор кабеля тормоза |
