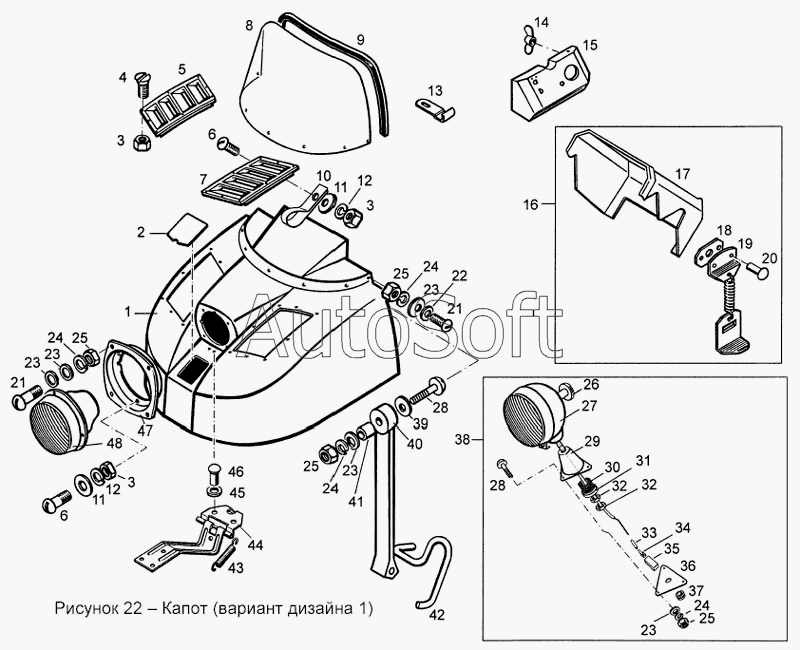

Каталог запасных частей к технике: Сатурн СБ-640А "Буран". Капот (вариант дизайна 1)
1
2
3
3
3
4
5
6
6
7
8
9
10
11
11
12
12
13
14
15
16
17
18
19
20
21
21
22
23
23
23
23
23
24
24
24
24
25
25
25
25
26
27
28
28
29
30
31
32
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 002000714 | 0***4 | Винт В1.М6-6gх30.88.016 ГОСТ 17473-80 | |
| 002010087 | 0***7 | Гайка М6-6Н.6.016 ГОСТ 5915-70 | |
| 002040107 | 0***7 | Шайба 6.01.10.016 ГОСТ 11371-78 | |
| 002040152 | 0***2 | Шайба 6.65Г.019 ГОСТ 6402-70 | |
| 110700017 | 1***7 | Прокладка | |
| 110700100 | 1***0 | Капот | |
| 110700500 | 1***0 | Капот | |
| 340700181 | 3***1 | Щиток приборов | |
| 1 | 1***1 | Панель капота | |
| 2 | 1***6 | Крышка | |
| 3 | 0***1 | Гайка М5-6Н.5.013 ГОСТ 5927-70 | |
| 4 | 0***2 | Винт В.М5-6gх12.58.019 ГОСТ 17475-80 | |
| 5 | 1***2 | Решетка левая | |
| 6 | 0***1 | Винт В1.М5-6gх20.58.019 ГОСТ 17473-80 | |
| 7 | 1***3 | Решетка правая | |
| 8 | 1***4 | Стекло ветровое | |
| 9 | 1***7 | Профиль | |
| 10 | 1***9 | Хомут | |
| 11 | 0***1 | Шайба 5.01.10.016 ГОСТ 11371-78 | |
| 12 | 0***6 | Шайба 5.65Г.016 ГОСТ 6402-70 | |
| 13 | 1***2 | Зажим | |
| 14 | 0***1 | Гайка М6-6Н.45Л.013 ГОСТ 3032-76 | |
| 15 | 1***1 | Щиток приборов | |
| 16 | 1***0 | Кожух двигателя | |
| 17 | 1***3 | Кожух двигателя | |
| 18 | 1***1 | Планка | |
| 19 | 1***0 | Замок пружинный | |
| 20 | 0***3 | Заклепка 2,5х8.36.10 ГОСТ 10299-80 | |
| 21 | 1***8 | Винт | |
| 22 | 0***5 | Кольцо 006-009-19-2-2 ГОСТ 18829-73 | |
| 23 | 0***7 | Шайба 6.01.10.016 ГОСТ 11371-78 | |
| 24 | 0***2 | Шайба 6.65Г.019 ГОСТ 6402-70 | |
| 25 | 0***7 | Гайка М6-6Н.6.016 ГОСТ 5915-70 | |
| 26 | 3***6 | Рукоятка | |
| 27 | 6***0 | Фара-прожектор поворотная 17.3711 ТУ 37.003.517-81 | |
| 28 | 0***4 | Винт В1.М6-6gх30.88.016 ГОСТ 17473-80 | |
| 29 | 3***4 | Стакан | |
| 30 | 3***5 | Пружина | |
| 31 | 3***6 | Тарелка | |
| 32 | 0***8 | Гайка М12х1,25.6Н.12.40Х.013 ГОСТ 5915-70 | |
| 33 | 1***9 | Трубка III ТВ-40-230-4х0,6 неокрашенная ГОСТ 19034-73 L=20±2мм | |
| 34 | 6***0 | Штекер наружный колодочный 45 7373 8008 ОСТ 37.003.032-76 | |
| 35 | 6***0 | Колодка одноконтактная для наружных штекеров 45 7373 9001 ОСТ37.003.032-76 | |
| 36 | 3***8 | Накладка | |
| 37 | 1***3 | Втулка | |
| 38 | 3***0 | Фара-прожектор | |
| 39 | 1***3 | Шайба | |
| 40 | 1***5 | Ремень | |
| 41 | 1***6 | Втулка | |
| 42 | 1***4 | Ручка | |
| 43 | 1***8 | Пружина | |
| 44 | 1***0 | Петля шарнирная | |
| 45 | 0***3 | Шайба 4х1.01.10.016 ГОСТ 11371-78 | |
| 46 | 0***8 | Заклепка 4х10.36.10 ГОСТ 10299-80 | |
| 47 | 1***4 | Фланец крепления фары | |
| 48 | 6***0 | Фара 227.3711 ТУ 37.003.728-79 |
