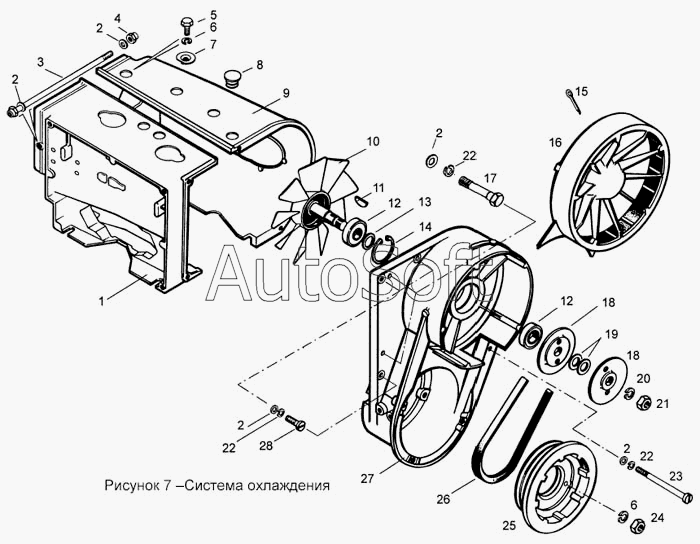

Каталог запасных частей к технике: Сатурн СБ-640А "Буран". Система охлаждения
15
28
27
26
25
24
23
22
22
22
21
20
19
18
18
17
16
1
14
13
12
12
11
10
9
8
7
6
6
5
4
3
2
2
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***2 | Корпус задний | |
| 2 | 0***7 | Шайба 6.01.10.016 ГОСТ 11371-78 | |
| 3 | 1***0 | Шпилька с гайкой | |
| 4 | 1***3 | Гайка М6 самоконтрящаяся | |
| 5 | 0***4 | Болт М8-6gх16.88.35.013 ГОСТ 7796-70 | |
| 6 | 0***2 | Шайба 8.65Г.016 ГОСТ 6402-70 | |
| 7 | 1***8 | Шайба | |
| 8 | 1***5 | Заглушка | |
| 9 | 1***0 | Кожух передний | |
| 10 | 1***0 | Крыльчатка | |
| 11 | 0***4 | Шпонка 5х6,5 ГОСТ 24071-80 | |
| 12 | 0***5 | Подшипник 180204УС17 ГОСТ 8882-75 | |
| 13 | 1***4 | Кольцо регулировочное | |
| 14 | 0***6 | Кольцо стопорное 564М55-47-Кд | |
| 15 | 0***7 | Шплинт 2х20.016 ГОСТ 397-79 | |
| 16 | 1***4 | Воздухозаборник | |
| 17 | Б***0 | Болт М6-6gх30.58.013 ГОСТ 1798-70 | |
| 18 | 1***6 | Шкив | |
| 19 | 1***3 | Шайба регулировочная | |
| 20 | 0***7 | Шайба 14.65Г.019 ГОСТ 6402-70 | |
| 21 | 0***6 | Гайка М14х1,5-6Н.05.35Х.016 ГОСТ 15522-70 | |
| 22 | 0***2 | Шайба 6.65Г.019 ГОСТ 6402-70 | |
| 23 | 1***6 | Винт | |
| 24 | 0***1 | Гайка 8-Кд ОСТ 1 33026-80 | |
| 25 | 1***6 | Шкив | |
| 26 | 6***0 | Ремень 8,5х8-665 ТУ 38.1051073-76 | |
| 27 | 1***9 | Корпус вентилятора | |
| 28 | 0***4 | Винт В1.М6-6gх30.88.016 ГОСТ 17473-80 |
