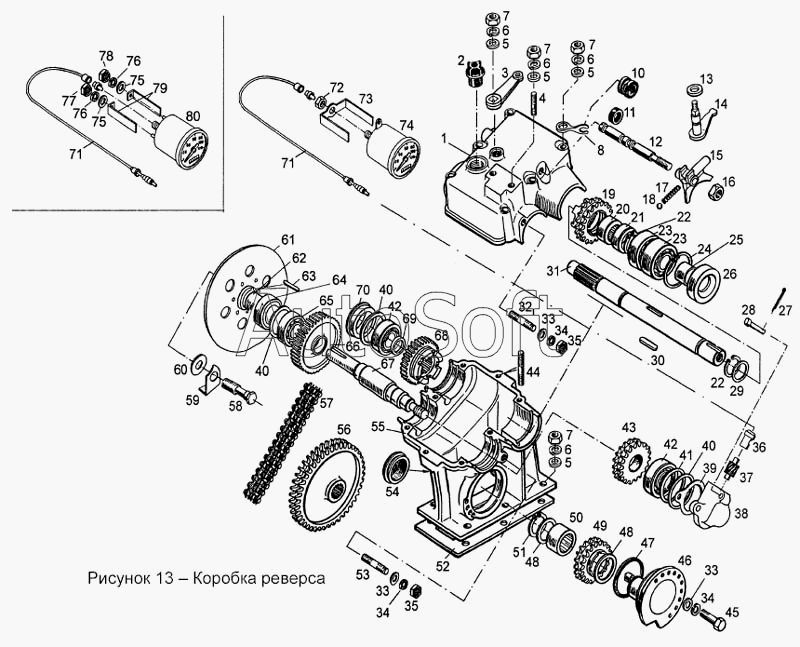

Каталог запасных частей к технике: Сатурн СБ-640А "Буран". Коробка реверса
49
59
58
57
56
55
54
53
52
51
50
60
48
48
47
46
45
44
43
42
42
41
40
40
40
39
70
80
79
78
77
76
76
75
75
74
73
72
71
71
38
69
68
67
66
65
64
63
62
61
5
5
5
5
16
15
14
13
12
11
10
8
7
7
7
7
6
6
6
6
17
4
3
2
1
27
37
36
35
35
34
34
34
33
33
33
32
31
30
29
28
26
25
24
23
23
22
22
21
20
19
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 110600189-01 | 1***1 | Кольцо регулировочное | |
| 110600189-02 | 1***2 | Кольцо регулировочное | |
| 110600189-03 | 1***3 | Кольцо регулировочное | |
| 340600001-01 | 3***1 | Кольцо регулировочное | |
| 340600001-02 | 3***2 | Кольцо регулировочное | |
| 340600001-03 | 3***3 | Кольцо регулировочное | |
| 1 | 1***7 | Крышка коробки реверса | |
| 2 | 3***4 | Пробка суфлирующая | |
| 3 | 1***1 | Рычаг | |
| 4 | 3***5 | Ось | |
| 5 | 0***3 | Шайба С8.01.10кп.016 ГОСТ 11371-78 | |
| 6 | 0***2 | Шайба 8.65Г.016 ГОСТ 6402-70 | |
| 7 | 0***2 | Гайка М8-6Н.6.016 ГОСТ 5915-70 | |
| 8 | 1***8 | Хомут | |
| 10 | 1***3 | Втулка | |
| 11 | 0***4 | Кольцо 006-010-25-2-2 ГОСТ 18829-73 | |
| 12 | 3***8 | Ось | |
| 13 | К***4 | Кольцо 236-1110394 | |
| 14 | 1***0 | Рычаг | |
| 15 | 1***7 | Вилка переключения | |
| 16 | 0***8 | Гайка М10-6Н.6.016 ГОСТ 5915-70 | |
| 17 | 1***5 | Пружина | |
| 18 | 0***5 | Шарик Б 6-200±25 ГОСТ 3722-81 | |
| 19 | 1***2 | Звездочка | |
| 20 | 0***1 | Подшипник I-942/25 ГОСТ 4060-78 | |
| 21 | 3***3 | Кольцо распорное | |
| 22 | 0***6 | Кольцо В25 Хим.Фос.прм. ГОСТ 13940-86 | |
| 23 | 0***1 | Подшипник шариковый 6-205К ГОСТ 8338-75 | |
| 24 | 0***4 | Кольцо В52 Ц12.Хр ГОСТ 13943-86 | |
| 25 | 3***5 | Втулка | |
| 26 | 0***7 | Манжета 1-1-30х52-1 ГОСТ 8752-79/ОСТ 38 05146-78 | |
| 27 | 0***2 | Шплинт 1,6х12.016 ГОСТ 397-79 | |
| 28 | 1***6 | Палец | |
| 29 | 1***9 | Кольцо регулировочное | |
| 30 | 0***5 | Шпонка 3-8х7х28 ГОСТ 23360-78 | |
| 31 | 3***4 | Вал ведущий | |
| 32 | 3***7 | Шпилька | |
| 33 | 0***7 | Шайба 6.01.10.016 ГОСТ 11371-78 | |
| 34 | 0***2 | Шайба 6.65Г.019 ГОСТ 6402-70 | |
| 35 | 0***7 | Гайка М6-6Н.6.016 ГОСТ 5915-70 | |
| 36 | 1***3 | Втулка | |
| 37 | 1***0 | Шестерня ведомая | |
| 38 | 1***0 | Корпус | |
| 39 | 1***7 | Прокладка | |
| 40 | 3***2 | Кольцо стопорное | |
| 41 | 3***2 | Кольцо регулировочное | |
| 42 | 0***4 | Подшипник 6-204 К3 ГОСТ 8338-75 | |
| 43 | 1***2 | Звездочка заднего хода | |
| 44 | Ш***Т | Шпилька М8хТо/8g Х55.109.30ХГСА.019 ГОСТ 22038-76 | |
| 45 | 0***5 | Болт М6-6gх12.58.019 ГОСТ 7798-70 | |
| 46 | 3***9 | Вал натяжной | |
| 47 | 0***6 | Кольцо 054-062-46-2-2 ГОСТ 18829-73 | |
| 48 | 1***1 | Кольцо регулировочное | |
| 49 | 1***3 | Звездочка натяжения | |
| 50 | 0***2 | Подшипник I-942/30 ГОСТ 4060-78 | |
| 51 | 1***1 | Кольцо упорное | |
| 52 | 1***5 | Прокладка | |
| 53 | Ш***7 | Шпилька М6хТо/6g х18.58.019 ГОСТ 22038-76 | |
| 54 | 1***9 | Заглушка | |
| 55 | 1***8 | Корпус коробки реверса | |
| 56 | 1***4 | Звездочка ведущая | |
| 57 | 6***0 | Цепь приводная втулочная 2ПВ-9,525-2000 ТУ3-6-79 n=98 звеньев L=0.933м | |
| 58 | 1***8 | Болт М8 | |
| 59 | 1***2 | Шайба контровочная | |
| 60 | 1***3 | Шайба | |
| 61 | 1***0 | Диск тормозной | |
| 62 | 1***1 | Втулка | |
| 63 | 0***4 | Шпонка 2-6х6х25 ГОСТ 23360-78 | |
| 64 | 1***0 | Манжета | |
| 65 | 0***3 | Подшипник 180204УС17 ГОСТ-8882-75 | |
| 66 | 3***6 | Колесо | |
| 67 | 1***6 | Вал заднего хода | |
| 68 | 1***4 | Шестерня | |
| 69 | 3***1 | Кольцо регулировочное | |
| 70 | 3***3 | Заглушка | |
| 71 | 0***5 | Вал гибкий ГВ300-12 ГОСТ 12391-77 | |
| 72 | 1***3 | Гайка М18х1,5 | |
| 73 | 1***2 | Кронштейн спидометра | |
| 74 | 6***0 | Спидометр 18.3802 ГОСТ 1578-76 | |
| 75 | Ш***8 | Шайба 5.01.10.016 ГОСТ 11371-78 | |
| 76 | Ш***0 | Шайба 5.65Г.016 ГОСТ 6402-70 | |
| 77 | Г***0 | Гайка (5)-5-Ц-ОСТ 133026-80 | |
| 78 | Г***0 | Гайка М5-6Н.5.016 ГОСТ 5927-70 | |
| 79 | 1***6 | Кронштейн спидометра | |
| 80 | С***6 | Спидометр 42.3802 ГОСТ 1578-76 |
