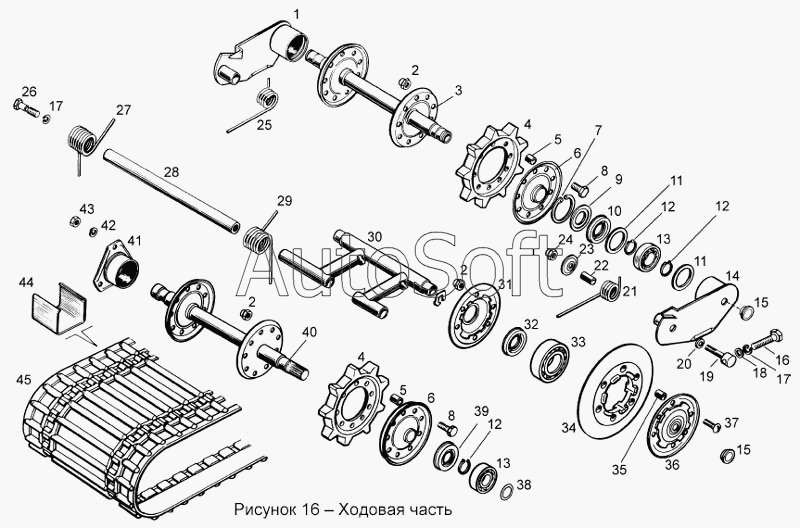

Каталог запасных частей к технике: Сатурн СБ-640А "Буран". Ходовая часть
1
2
2
2
3
4
4
5
5
6
6
7
8
8
9
10
11
11
12
12
12
13
13
14
15
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 110200100 | 1***0 | Ходовая часть | |
| 250200100 | 2***0 | Ходовая часть | |
| 250201110 | 2***0 | Гусеница | |
| 1 | 1***0 | Балансир левый | |
| 2 | 1***3 | Гайка М6 самоконтрящаяся | |
| 3 | 1***0 | Вал направляющий | |
| 4 | 1***5 | Звездочка | |
| 5 | 1***1 | Втулка | |
| 6 | 1***0 | Ступица наружная | |
| 7 | 0***4 | Кольцо В52 Ц12.Хр ГОСТ 13943-86 | |
| 8 | 0***3 | Болт М6-6gх20.88.35.013 ГОСТ 7798-70 | |
| 9 | 1***7 | Шайба | |
| 10 | 1***1 | Манжета | |
| 11 | 1***3 | Шайба | |
| 12 | 0***6 | Кольцо В25 Хим.Фос.прм. ГОСТ 13940-86 | |
| 13 | 0***1 | Подшипник шариковый 6-205К ГОСТ 8338-75 | |
| 14 | 1***0 | Балансир правый | |
| 15 | 1***4 | Заглушка | |
| 16 | 1***5 | Болт | |
| 17 | 0***9 | Шайба 10.65Г.016 ГОСТ 6402-70 | |
| 18 | 0***5 | Шайба С10.01.10.016 ГОСТ 10450-78 | |
| 19 | 1***4 | Ось балансира | |
| 20 | 1***2 | Шайба | |
| 21 | 1***1 | Пружина задней подвески | |
| 22 | 1***3 | Втулка упорная | |
| 23 | 1***8 | Шайба упорная | |
| 24 | 1***3 | Гайка М10х1 самоконтрящаяся | |
| 25 | 1***9 | Пружина задней подвески | |
| 26 | 1***8 | Болт М8 | |
| 27 | 1***8 | Пружина подвески катков правая | |
| 28 | 1***7 | Ось балансиров катков | |
| 29 | 1***2 | Пружина подвески катков левая | |
| 30 | 1***0 | Балансир катков | |
| 31 | 1***8 | I Щека внутренняя | |
| 32 | 1***4 | Манжета | |
| 33 | 0***2 | Подшипник 160205 ГОСТ 8882-75 | |
| 34 | 1***8 | Обод катка | |
| 35 | 1***9 | Втулка | |
| 36 | 1***9 | Щека наружная | |
| 37 | 0***6 | Винт В1.М6-6gх18.58.019 ГОСТ 17473-80 | |
| 38 | 1***5 | Шайба распорная | |
| 39 | 1***0 | Манжета | |
| 40 | 1***0 | Вал ведущий | |
| 41 | 1***0 | Корпус подшипника | |
| 42 | 0***2 | Шайба 6.65Г.019 ГОСТ 6402-70 | |
| 43 | 0***7 | Гайка М6-6Н.6.016 ГОСТ 5915-70 | |
| 44 | 1***9 | Скоба | |
| 45 | 1***0 | Гусеница |
