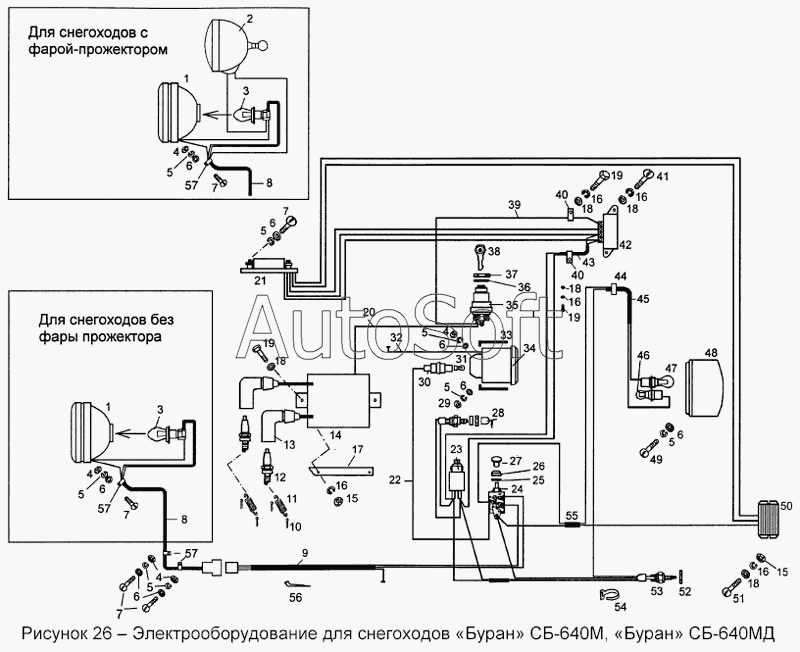

Каталог запасных частей к технике: Сатурн СБ-640А "Буран". Электрооборудование для снегоходов "Буран" СБ-640М, "Буран" СБ-640МД
1
1
2
3
3
4
4
4
4
5
5
5
5
5
5
5
6
6
6
6
6
6
6
7
7
7
7
8
8
9
10
11
12
13
14
15
15
16
16
16
16
16
17
18
18
18
18
18
19
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
57
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 110001000 | 1***0 | Электрооборудование снегохода | |
| 110001000-01 | 1***1 | Электрооборудование снегохода | |
| 111101400 | 1***0 | Жгут | |
| 111101630 | 1***0 | Жгут | |
| 111101670-01 | 1***1 | Жгут | |
| 250000040 | 2***0 | Электрооборудование снегохода | |
| 1 | 6***0 | Фара 423.3711 ТУ 37.003.1001-80 | |
| 2 | 6***0 | Фара-прожектор поворотная 17.3711 ТУ 37.003.517-81 | |
| 3 | 6***0 | Лампа АКГ 12-60+55-1 ГОСТ 2023.1-88 | |
| 4 | 0***1 | Гайка М5-6Н.5.013 ГОСТ 5927-70 | |
| 5 | 0***6 | Шайба 5.65Г.016 ГОСТ 6402-70 | |
| 6 | 0***1 | Шайба 5.01.10.016 ГОСТ 11371-78 | |
| 7 | 0***1 | Винт В1.М5-6gх20.58.019 ГОСТ 17473-80 | |
| 8 | 1***0 | Жгут | |
| 9 | 1***0 | Жгут | |
| 10 | 0***8 | Шплинт 3,2х18.016 ГОСТ 397-79 | |
| 11 | 1***5 | Пружина | |
| 12 | 6***0 | Свеча зажигания А17ДВ-1 ОСТ 37.003.081-87 | |
| 13 | 6***0 | Сопротивление подавительное 005.85.0600 | |
| 14 | 6***0 | Трансформатор ИБТС.671155.004 ИБТС.671155.004 ТУ | |
| 15 | 0***7 | Гайка М6-6Н.6.016 ГОСТ 5915-70 | |
| 16 | 0***2 | Шайба 6.65Г.019 ГОСТ 6402-70 | |
| 17 | 1***5 | Кронштейн | |
| 18 | 0***7 | Шайба 6.01.10.016 ГОСТ 11371-78 | |
| 19 | 0***8 | Болт М6-6gх16.88.35.013 ГОСТ 7798-70 | |
| 20 | 1***0 | Жгут | |
| 21 | 6***0 | Основание магдино ИБТС.453786.001-01 ИБТС.453786.001 ТУ | |
| 22 | 1***0 | Жгут | |
| 23 | 6***0 | Выключатель аварийной сигнализации 249.3710 ТУ 37.461.013-95 | |
| 24 | 6***0 | Переключатель света П305 ТУ 37.003.417-82 | |
| 25 | 1***7 | Шайба | |
| 26 | 1***6 | Гайка | |
| 27 | 1***2 | Ручка | |
| 28 | 1***0 | Аварийный выключатель зажигания | |
| 29 | 0***8 | Гайка(5)-5-Ц-ОСТ 133026-80 | |
| 30 | 6***0 | Ламподержатель 42.3802 800 | |
| 31 | 6***0 | Лампа АМН 12-3-1 ГОСТ 2023.1-88 | |
| 32 | 1***0 | Электропровод | |
| 33 | 1***6 | Кронштейн | |
| 34 | 6***0 | Спидометр 42.3802 ГОСТ 1578-76 | |
| 35 | 6***0 | Выключатель зажигания 12.02.3704-05 ТУ 37.003.481-77 | |
| 36 | 1***5 | Шайба пружинная | |
| 37 | 1***4 | Гайка | |
| 38 | 6***0 | Ключ зажигания | |
| 39 | 1***1 | Жгут | |
| 40 | 1***2 | Хомут | |
| 41 | 0***4 | Винт В1.М6-6gх30.88.016 ГОСТ 17473-80 | |
| 42 | 6***0 | Коммутатор ИБТС.453631.006 ИБТС.453631.005 ТУ | |
| 43 | 2***0 | Жгут | |
| 44 | 1***3 | Втулка | |
| 45 | 2***0 | Жгут | |
| 46 | 6***0 | Лампа А12-5 ГОСТ 2023.1-88 | |
| 47 | 6***0 | Лампа А12-21-3 ГОСТ 2023.1-88 | |
| 48 | 6***0 | Фонарь задний 64.3716 ГОСТ 6964-72 | |
| 49 | 0***1 | Винт 5-16-Ц ОСТ 1 31528-80 | |
| 50 | 6***0 | Регулятор напряжения ИБТС.453746.001-01 ИБТС.453746.001 ТУ | |
| 51 | 0***6 | Винт В1.М6-6gх18.58.019 ГОСТ 17473-80 | |
| 52 | 1***9 | Гайка | |
| 53 | 6***0 | Выключатель 13.3720 ТУ 37.003.987-80 | |
| 54 | 1***7 | Бирка | |
| 55 | 2***0 | Жгут | |
| 56 | 6***0 | Хомут GW52255 3,6х150 | |
| 57 | 1***5 | Хомут |
