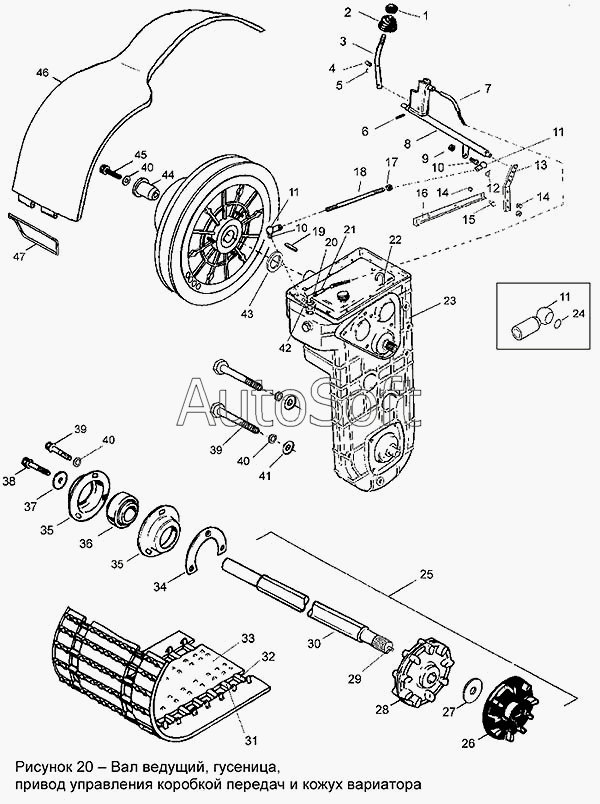

Каталог запасных частей к технике: Сатурн СТ-500Д "Тайга". Вал ведущий, гусеница, привод управления коробкой передач и кожух вариатора
34
41
41
40
40
40
39
39
38
37
36
35
35
41
33
32
31
30
29
28
27
45
47
47
47
46
46
46
45
45
26
44
44
44
43
43
43
42
6
14
14
13
12
11
11
11
10
10
9
8
7
15
5
4
3
2
2
2
1
21
25
24
23
23
23
22
22
22
20
19
19
19
18
17
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| С40600162-01 | С***1 | Наконечник сферический | |
| 1 | Р***0 | Рукоятка рычага переключения передач 2101-1703088 (изделие №5468) | |
| 2 | С***7 | Чехол | |
| 2 | С***7 | Чехол | |
| 2 | С***7 | Чехол | |
| 3 | С***1 | Рычаг переключения | |
| 4 | С***1 | Втулка | |
| 5 | С***4 | Винт | |
| 6 | В***0 | Винт М4х25.58.019 ГОСТ 17473-80 | |
| 7 | С***1 | Оболочка | |
| 8 | С***0 | Ось переключения | |
| 9 | 1***3 | Гайка М8 самоконтрящаяся | |
| 10 | С***2 | Наконечник сферический | |
| 11 | С***2 | Наконечник сферический | |
| 12 | С***9 | Контровка | |
| 13 | С***0 | Кронштейн | |
| 14 | 1***3 | Гайка М6 самоконтрящаяся | |
| 15 | Б***0 | БолтМ6-6gх16.88.35.013 ГОСТ 7798-70 | |
| 16 | С***8 | Планка | |
| 17 | Г***0 | Гайка М8-6Н.6.016 ГОСТ 5915-70 | |
| 18 | С***1 | Тяга | |
| 19 | Ш***8 | Шпонка 2-6х6х60 ГОСТ 23360-78 | |
| 19 | Ш***8 | Шпонка 2-6х6х60 ГОСТ 23360-78 | |
| 19 | Ш***8 | Шпонка 2-6х6х60 ГОСТ 23360-78 | |
| 20 | С***6 | Гайка | |
| 21 | С***5 | Гайка | |
| 22 | С***0 | Щуп | |
| 22 | С***0 | Щуп | |
| 22 | С***0 | Щуп | |
| 23 | С***0 | Коробка передач | |
| 23 | С***0 | Коробка передач | |
| 23 | С***0 | Коробка передач | |
| 24 | К***1 | Кольцо 13-Кд - ОСТ1 10242-71 | |
| 25 | С***0 | Вал ведущий с колесами | |
| 26 | С***7 | Колесо ведущее | |
| 27 | С***8 | Шайба | |
| 28 | С***6 | Колесо ведущее | |
| 29 | С***1 | Втулка | |
| 30 | С***5 | Вал ведущий | |
| 31 | С***6 | Скоба | |
| 32 | С***7 | Скоба | |
| 33 | С***0 | Гусеница | |
| 34 | С***0 | Накладка | |
| 35 | С***1 | Корпус подшипника | |
| 36 | П***1 | Подшипник 480205 ГОСТ 24850-81 | |
| 37 | С***2 | Шайба | |
| 38 | Б***0 | Болт М8-6gх25.88.35.013 ГОСТ 7796-70 | |
| 39 | Б***0 | Болт М8-6gх20.88.35.019 ГОСТ 7796-70 | |
| 40 | Ш***0 | Шайба 8.65Г.016 ГОСТ 6402-70 | |
| 41 | Ш***8 | Шайба С8.01.10кп.016 ГОСТ11371-78 | |
| 41 | Ш***8 | Шайба С8.01.10кп.016 ГОСТ11371-78 | |
| 41 | Ш***8 | Шайба С8.01.10кп.016 ГОСТ11371-78 | |
| 42 | С***7 | Трубка | |
| 43 | С***2 | Шайба | |
| 43 | С***2 | Шайба | |
| 43 | С***2 | Шайба | |
| 44 | С***1 | Втулка | |
| 44 | С***1 | Втулка | |
| 44 | С***1 | Втулка | |
| 45 | Б***0 | Болт М8-6gх55.88.35.013 ГОСТ 7795-70 | |
| 45 | Б***0 | Болт М8-6gх55.88.35.013 ГОСТ 7795-70 | |
| 45 | Б***0 | Болт М8-6gх55.88.35.013 ГОСТ 7795-70 | |
| 46 | С***5 | Кожух вариатора | |
| 46 | С***5 | Кожух вариатора | |
| 46 | С***5 | Кожух вариатора | |
| 47 | С***4 | Стопор | |
| 47 | С***4 | Стопор | |
| 47 | С***4 | Стопор |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
