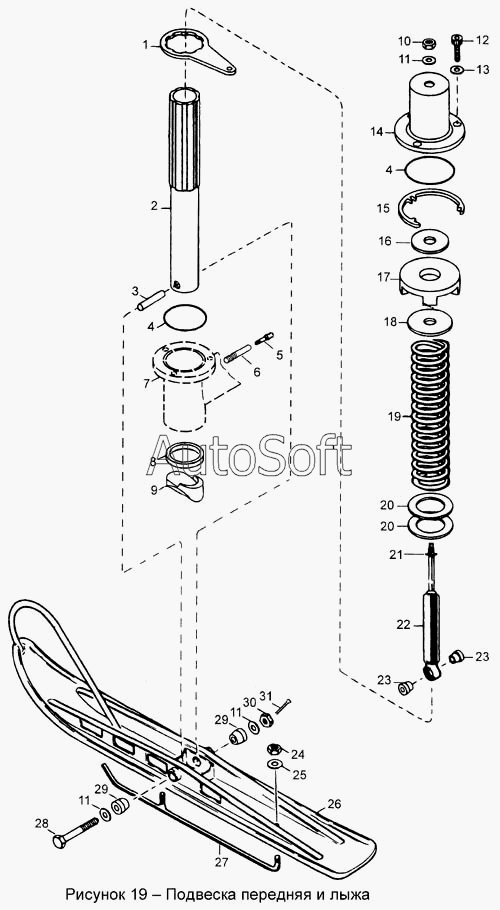

Каталог запасных частей к технике: Сатурн СТ-500Д "Тайга". Подвеска передняя и лыжа
22
15
15
16
16
17
17
18
18
19
19
20
20
20
21
21
22
14
23
23
23
24
25
26
26
27
28
28
29
29
29
30
30
31
31
7
1
1
2
2
3
3
4
4
4
5
5
6
6
7
8
8
9
9
10
10
11
11
11
11
12
12
13
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 140302014-01 | 1***1 | Пружина | |
| 140302014-01 | 1***1 | Пружина | |
| 140302014-02 | 1***2 | Пружина | |
| 140302014-02 | 1***2 | Пружина | |
| 1 | 1***3 | Рычаг | |
| 1 | 1***3 | Рычаг | |
| 2 | 1***0 | Шток | |
| 2 | 1***0 | Шток | |
| 3 | С***9 | Ось | |
| 3 | С***9 | Ось | |
| 4 | 1***5 | Кольцо | |
| 4 | 1***5 | Кольцо | |
| 5 | М***4 | Масленка 1.1 Ц6 ГОСТ 19853-74 | |
| 5 | М***4 | Масленка 1.1 Ц6 ГОСТ 19853-74 | |
| 6 | 1***1 | Колонка | |
| 6 | 1***1 | Колонка | |
| 7 | С***0 | Траверса | |
| 7 | С***0 | Траверса | |
| 8 | 1***3 | Манжета | |
| 8 | 1***3 | Манжета | |
| 9 | С***0 | Башмак | |
| 9 | С***0 | Башмак | |
| 10 | Г***1 | Гайка самоконтрящаяся М10х1.25-1/25745/11 Автонормаль 10125 | |
| 10 | Г***1 | Гайка самоконтрящаяся М10х1.25-1/25745/11 Автонормаль 10125 | |
| 11 | Ш***8 | Шайба А10.01.10.016 ГОСТ 6958-78 | |
| 11 | Ш***8 | Шайба А10.01.10.016 ГОСТ 6958-78 | |
| 12 | В***4 | Винт М8-6gх20.88.35.016 ГОСТ 11738-84 | |
| 12 | В***4 | Винт М8-6gх20.88.35.016 ГОСТ 11738-84 | |
| 13 | Ш***0 | Шайба 8.65Г.016 ГОСТ6402-70 | |
| 13 | Ш***0 | Шайба 8.65Г.016 ГОСТ6402-70 | |
| 14 | 1***0 | Стакан | |
| 14 | 1***0 | Стакан | |
| 15 | 1***2 | Проставка | |
| 15 | 1***2 | Проставка | |
| 16 | 1***7 | Шайба | |
| 16 | 1***7 | Шайба | |
| 17 | 1***6 | Вкладыш | |
| 17 | 1***6 | Вкладыш | |
| 18 | 1***8 | Шайба | |
| 18 | 1***8 | Шайба | |
| 19 | 1***4 | Пружина | |
| 19 | 1***4 | Пружина | |
| 20 | 1***9 | Кольцо | |
| 20 | 1***9 | Кольцо | |
| 21 | С***6 | Кольцо | |
| 21 | С***6 | Кольцо | |
| 22 | А***е | Амортизатор гидропневматический лыжи снегохода 30.6809010 ТУ РБ 00232147.062-98 | |
| 22 | А***е | Амортизатор гидропневматический лыжи снегохода 30.6809010 ТУ РБ 00232147.062-98 | |
| 23 | С***8 | Втулка | |
| 23 | С***8 | Втулка | |
| 24 | 1***0 | Гайка М10 самоконтрящаяся | |
| 25 | Ш***0 | Шайба 10.65Г.016 ГОСТ 6402-70 | |
| 26 | С***0 | Лыжа | |
| 26 | С***0 | Лыжа | |
| 27 | С***0 | Полоз | |
| 28 | С***1 | Болт | |
| 28 | С***1 | Болт | |
| 29 | С***7 | Втулка | |
| 29 | С***7 | Втулка | |
| 30 | Г***3 | Гайка М10-6Н.04.019 ГОСТ 5919-73 | |
| 30 | Г***3 | Гайка М10-6Н.04.019 ГОСТ 5919-73 | |
| 31 | Ш***9 | Шплинт 2.5х25.211 ГОСТ 397-79 | |
| 31 | Ш***9 | Шплинт 2.5х25.211 ГОСТ 397-79 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
