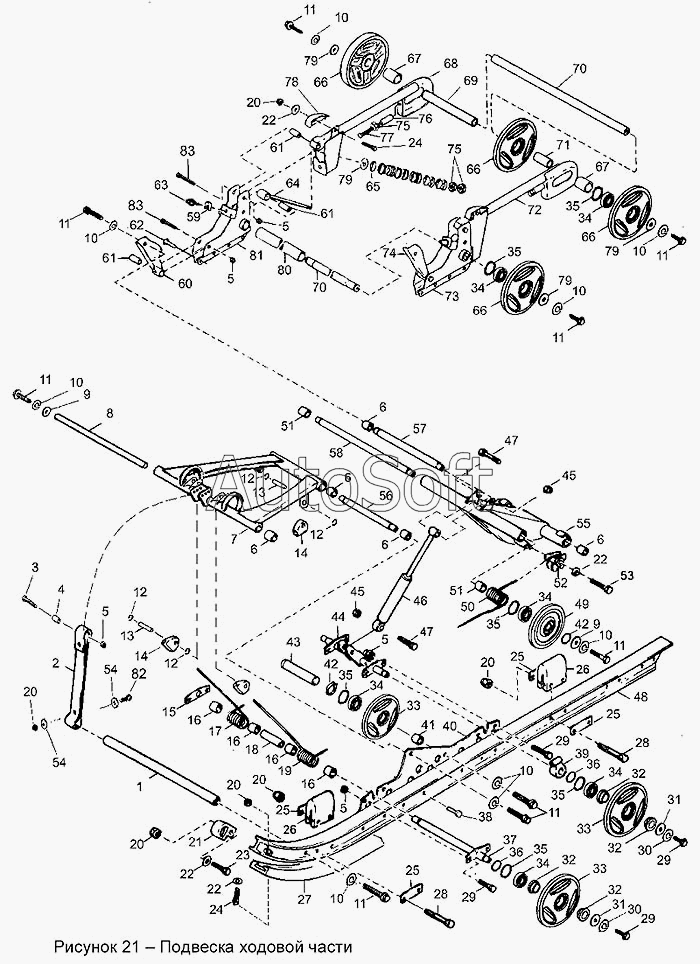

Каталог запасных частей к технике: Сатурн СТ-500Д "Тайга". Подвеска ходовой части
1
2
3
4
5
5
5
5
5
6
6
6
6
6
7
8
9
9
10
10
10
10
10
10
10
10
10
11
11
11
11
11
11
11
11
11
12
12
12
12
13
13
14
14
15
16
16
16
16
17
18
19
20
20
20
20
20
20
20
21
22
22
22
22
22
23
24
24
24
25
25
25
25
26
26
27
28
28
29
29
29
29
29
29
30
30
30
31
31
31
32
32
32
32
32
33
33
33
34
34
34
34
34
34
34
34
35
35
35
35
35
35
35
35
36
36
36
37
38
38
39
40
41
42
42
43
44
45
45
46
47
47
48
48
49
50
51
51
52
53
54
54
55
56
57
58
59
59
60
61
61
61
62
62
63
64
65
66
66
66
66
67
67
68
69
70
70
70
71
72
73
74
75
75
75
76
77
78
79
79
79
79
79
80
81
82
83
83
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| С40200255-01 | С***1 | Эксцентрик | |
| С40200501 | С***1 | Щека | |
| С40200511-01 | С***1 | Пружина | |
| 1 | С***3 | Связь | |
| 2 | С***5 | Ремень | |
| 3 | Б***0 | Болт М8-6gх50.88.35.013 ГОСТ 7795-70 | |
| 4 | С***6 | Втулка | |
| 5 | Г***1 | Гайка самоконтрящаяся М8-61041/11 | |
| 6 | С***1 | Втулка | |
| 7 | С***0 | Рычаг | |
| 8 | С***2 | Ось | |
| 9 | Ш***8 | Шайба 10.01.10.016 ГОСТ 11371-78 | |
| 10 | Ш***0 | Шайба 10.65Г.016 ГОСТ 6402-70 | |
| 10 | Ш***0 | Шайба 10.65Г.016 ГОСТ 6402-70 | |
| 11 | Б***0 | Болт М10-6gх30.58.35.013 ГОСТ 7796-70 | |
| 11 | Б***0 | Болт М10-6gх30.58.35.013 ГОСТ 7796-70 | |
| 12 | Ш***5 | Шайба 7.65Г.016 ГОСТ 11 648-75 | |
| 13 | С***7 | Палец | |
| 14 | С***3 | Корпус | |
| 15 | С***1 | Планка | |
| 16 | С***9 | Втулка | |
| 17 | С***2 | Пружина | |
| 18 | С***1 | Втулка | |
| 19 | С***1 | Пружина | |
| 20 | Г***1 | Гайка самоконтрящаяся М6-25742/11 | |
| 20 | Г***1 | Гайка самоконтрящаяся М6-25742/11 | |
| 21 | С***4 | Наконечник | |
| 22 | Ш***8 | Шайба 6.01.10.016 ГОСТ 11371-78 | |
| 22 | Ш***8 | Шайба 6.01.10.016 ГОСТ 11371-78 | |
| 23 | Б***0 | Болт М6-6gх25.88.35.013 ГОСТ 7798-70 | |
| 24 | Б***0 | Болт М6-6gх20.88.35.013 ГОСТ 7798-70 | |
| 24 | Б***0 | Болт М6-6gх20.88.35.013 ГОСТ 7798-70 | |
| 25 | С***9 | Планка | |
| 26 | С***4 | Отбойник | |
| 27 | С***3 | Накладка | |
| 28 | Б***0 | Болт М6-6gх40.88.35.013 ГОСТ 7798-70 | |
| 29 | Б***0 | Болт М8-6gх20.88.35.013 ГОСТ 7796-70 | |
| 29 | Б***0 | Болт М8-6gх20.88.35.013 ГОСТ 7796-70 | |
| 29 | Б***0 | Болт М8-6gх20.88.35.013 ГОСТ 7796-70 | |
| 30 | Ш***0 | Шайба 8.65Г.016 ГОСТ 6402-70 | |
| 30 | Ш***0 | Шайба 8.65Г.016 ГОСТ 6402-70 | |
| 31 | Ш***8 | Шайба 8.01.016 ГОСТ 6958-78 | |
| 31 | Ш***8 | Шайба 8.01.016 ГОСТ 6958-78 | |
| 32 | С***6 | Втулка | |
| 32 | С***6 | Втулка | |
| 33 | С***0 | Каток | |
| 34 | П***5 | Подшипник 180205 К С17 ГОСТ 8882-75 | |
| 34 | П***5 | Подшипник 180205 К С17 ГОСТ 8882-75 | |
| 34 | П***5 | Подшипник 180205 К С17 ГОСТ 8882-75 | |
| 35 | К***6 | Кольцо В52. Ц9.хр ГОСТ 13943-86 | |
| 35 | К***6 | Кольцо В52. Ц9.хр ГОСТ 13943-86 | |
| 35 | К***6 | Кольцо В52. Ц9.хр ГОСТ 13943-86 | |
| 36 | К***6 | Кольцо В20. Ц6.хр ГОСТ 13942-86 | |
| 36 | К***6 | Кольцо В20. Ц6.хр ГОСТ 13942-86 | |
| 37 | С***0 | Ось | |
| 38 | З***8 | Заклепка 8х13.21. 12Х18Н10Т ГОСТ 12642-80 | |
| 38 | З***8 | Заклепка 8х13.21. 12Х18Н10Т ГОСТ 12642-80 | |
| 39 | С***8 | Корпус | |
| 40 | С***1 | Щека | |
| 41 | С***3 | Втулка | |
| 42 | К***6 | Кольцо В25. Ц6.хр ГОСТ 13942-86 | |
| 43 | С***2 | Ось | |
| 44 | С***0 | Ось | |
| 45 | 1***0 | Гайка М10 самоконтрящаяся | |
| 46 | А***0 | Амортизатор гидропневматический 36.2915006 ТУ РБ 00232147.063-98 | |
| 47 | Б***0 | Болт М10-6gх55.88.35.013 ГОСТ 7796-70 | |
| 48 | С***2 | Рельс направляющий | |
| 48 | С***2 | Рельс направляющий | |
| 49 | С***0 | Каток поддерживающий | |
| 50 | С***1 | Пружина | |
| 51 | С***2 | Втулка | |
| 52 | С***5 | Эксцентрик | |
| 53 | Б***0 | Болт М6-6gх12.88.35.013 ГОСТ 7798-70 | |
| 54 | Ш***8 | Шайба 6.01.10.016 ГОСТ 6958-78 | |
| 55 | С***0 | Рычаг | |
| 56 | С***4 | Ось | |
| 57 | С***1 | Ось | |
| 58 | С***9 | Ось | |
| 59 | С***9 | Шайба | |
| 59 | С***9 | Шайба | |
| 60 | С***0 | Рычаг | |
| 61 | С***8 | Втулка | |
| 62 | З***0 | Заклепка 8х16.21.12Х18Н10Т ГОСТ 12642-80 | |
| 62 | З***0 | Заклепка 8х16.21.12Х18Н10Т ГОСТ 12642-80 | |
| 63 | С***0 | Буфер | |
| 64 | С***0 | Шток | |
| 65 | С***9 | Пружина | |
| 66 | С***0 | Каток | |
| 67 | С***1 | Втулка | |
| 68 | С***0 | Рычаг | |
| 69 | С***2 | Втулка | |
| 70 | С***2 | Ось | |
| 70 | С***2 | Ось | |
| 71 | С***1 | Втулка | |
| 72 | С***0 | Рычаг | |
| 73 | С***1 | Корпус | |
| 74 | С***1 | Рычаг | |
| 75 | Г***0 | Гайка М10-6Н.6.016 ГОСТ 5915-70 | |
| 75 | Г***0 | Гайка М10-6Н.6.016 ГОСТ 5915-70 | |
| 76 | С***9 | Втулка | |
| 77 | С***8 | Болт | |
| 78 | С***3 | Ограничитель | |
| 79 | Ш***8 | Шайба 10.01.10.016 ГОСТ 6958-78 | |
| 79 | Ш***8 | Шайба 10.01.10.016 ГОСТ 6958-78 | |
| 80 | С***4 | Втулка | |
| 81 | С***0 | Корпус | |
| 82 | Б***0 | Болт М6-6gх30.58.013 ГОСТ 7798-70 | |
| 83 | Б***0 | Болт М8-6gх45.88.35.013 ГОСТ 7796-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
