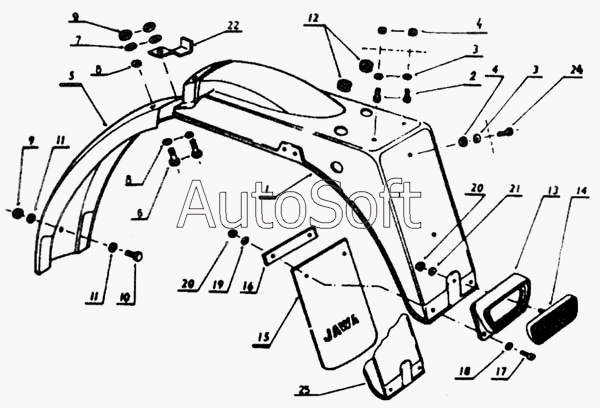

Каталог запасных частей к технике: Java-350 (1999). Задний грязевой щиток
12
24
22
21
20
20
19
18
17
16
15
14
13
1
11
11
10
9
9
8
8
7
6
5
4
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***1 | Задний грязевой щиток | |
| 2 | 3***6 | Болт ВМ5х20 | |
| 3 | 3***3 | Крестообразно изогнутая шайба 5,3 | |
| 4 | 3***0 | Гайка М5 | |
| 5 | 4***0 | Внутренний щиток | |
| 6 | 3***1 | Болт М6х12 | |
| 7 | 3***4 | Крестообразно изогнутая шайба 6,4 | |
| 8 | 3***4 | Подкладка 6,4 | |
| 9 | 3***0 | Гайка М6 | |
| 10 | 3***1 | Болт М6х12 | |
| 11 | 3***4 | Подкладка 6,4 | |
| 12 | 4***1 | Проходной изолятор | |
| 13 | 4***6 | Рамка | |
| 14 | 3***9 | Катафот | |
| 15 | 3***7 | Грязеуловитель | |
| 16 | 4***4 | Накладка | |
| 17 | 3***5 | Болт М5х18 | |
| 18 | 3***3 | Подкладка 5,3 | |
| 19 | 3***3 | Крестообразно изогнутая шайба 5,3 | |
| 20 | 3***0 | Гайка М5 | |
| 21 | 3***1 | Подкладка 5,1 | |
| 22 | 4***4 | Захват | |
| 24 | 3***2 | Болт ВМ5х14 |
