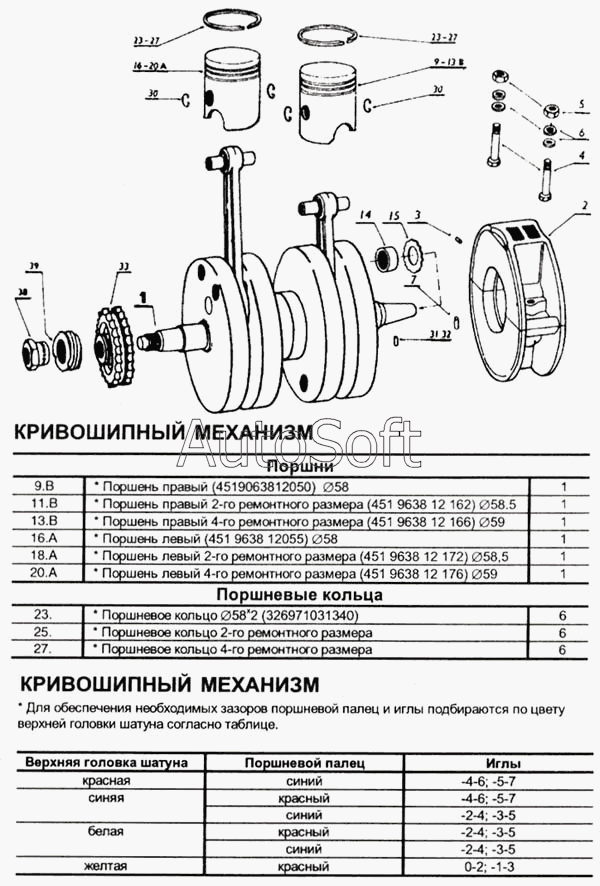

Каталог запасных частей к технике: Java-350 (1999). Кривошипный механизм
16
39
38
33
32
31
30
30
27
27
25
25
23
23
20
18
1
15
15
14
14
13
11
9
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***5 | Коленчатый вал | |
| 2 | 4***5 | Корпус подшипника | |
| 3 | 4***4 | Втулка | |
| 4 | 3***4 | Болт М8х4С | |
| 5 | 3***0 | Гайка М8 | |
| 6 | 3***4 | Подкладка | |
| 7 | 3***0 | Штифт 2х10 | |
| 9 | 3***0 | Поршень правый диаметр 58 | |
| 11 | 3***2 | Поршень правый диаметр 58,5 | |
| 13 | 3***4 | Поршень правый диаметр 59 | |
| 14 | 4***8 | Кольцо | |
| 15 | 4***3 | Пружинная шайба | |
| 16 | 3***0 | Поршень левый диаметр 58 | |
| 18 | 3***2 | Поршень левый диаметр 58,5 | |
| 20 | 3***4 | Поршень левый диаметр 59 | |
| 23 | 3***0 | Поршневое кольцо диаметр 58х2 | |
| 25 | 4***5 | Поршневое кольцо диаметр 58,5х2 | |
| 27 | 4***7 | Поршневое кольцо диаметр 59х2 | |
| 30 | 3***0 | Кольцо 16 | |
| 31 | 4***2 | Ролик диаметр 4х6 (взаимозамененный с 32) | |
| 32 | 4***3 | Штифт (взаимозаменяемый с 31) | |
| 33 | 4***2 | Звездочка | |
| 38 | 4***3 | Гайка | |
| 39 | 3***5 | Зубчатое колесо (451963112019) |
