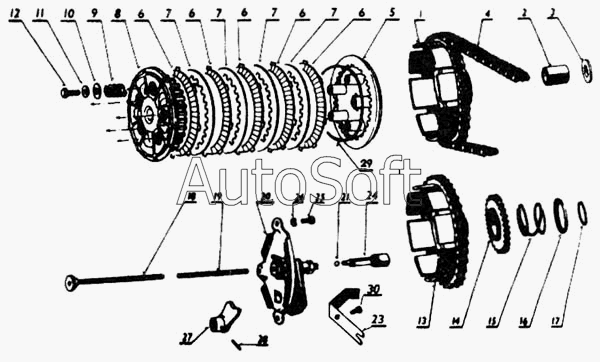

Каталог запасных частей к технике: Java-350 (1999). Сцепление
14
27
26
25
24
23
21
20
19
18
17
16
15
1
13
12
11
10
9
8
7
7
7
7
6
6
6
6
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Наружный барабан с шестерней стартера | |
| 2 | 4***9 | Втулка | |
| 3 | 4***2 | Накладка | |
| 4 | 3***6 | Цепь 66 зв. 2х9, 525х477 (451963328025) | |
| 5 | 4***6 | Внутренний барабан | |
| 6 | 4***5 | Диск в сборе | |
| 7 | 4***2 | Диск | |
| 8 | 4***1 | Поводок внутренний | |
| 9 | 3***0 | Пружина | |
| 10 | 4***8 | Подкладка | |
| 11 | 3***1 | Подкладка 6 | |
| 12 | 3***5 | Болт М 6х 18 | |
| 13 | 4***1 | Наружный барабан | |
| 14 | 4***0 | Наружный барабан с шестерней стартера | |
| 15 | 3***0 | Пружина | |
| 16 | 4***2 | Опора | |
| 17 | 3***0 | Запорное кольцо | |
| 18 | 4***5 | Штанга в сборе | |
| 19 | 4***5 | Стержень | |
| 20 | 4***0 | Выключатель сцепления | |
| 21 | 3***2 | Шарик 6,35 | |
| 23 | 4***3 | Пружина | |
| 24 | 4***6 | Болт ВМ8х30 | |
| 25 | 3***4 | Болт М6х16 | |
| 26 | 3***4 | Крестообразно изогнутая шайба 6,4 | |
| 27 | 4***5 | Кулак |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
