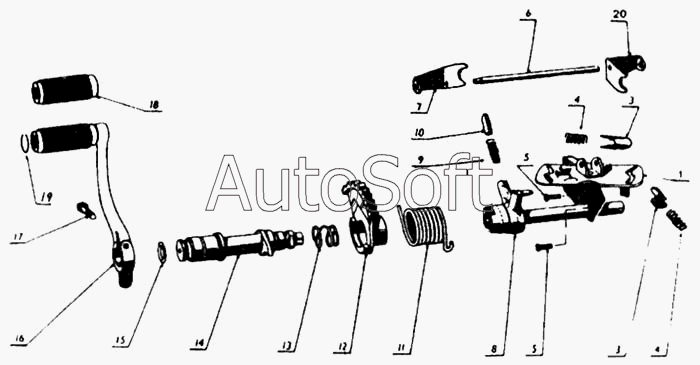

Каталог запасных частей к технике: Java-350 (1999). Механизм переключения передач
1
3
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Кулиса | |
| 3 | 4***9 | Лист | |
| 4 | 4***0 | Пружина | |
| 5 | 3***1 | Болт М5х12 | |
| 6 | 4***7 | Ось вилок | |
| 7 | 4***0 | Вилка | |
| 8 | 4***0 | Вал с поводом | |
| 9 | 4***2 | Пружина | |
| 10 | 4***0 | Защелка со штифтом | |
| 11 | 3***0 | Пружина | |
| 12 | 4***5 | Сегмент | |
| 13 | 4***7 | Пружина | |
| 14 | 4***1 | Вал | |
| 15 | 2***4 | Уплотнение | |
| 16 | 4***0 | Рычаг с резиной | |
| 17 | 3***0 | Болт М7х30 | |
| 18 | 3***9 | Резина рычага | |
| 19 | 4***8 | Кольцо | |
| 20 | 4***2 | Вилка |
