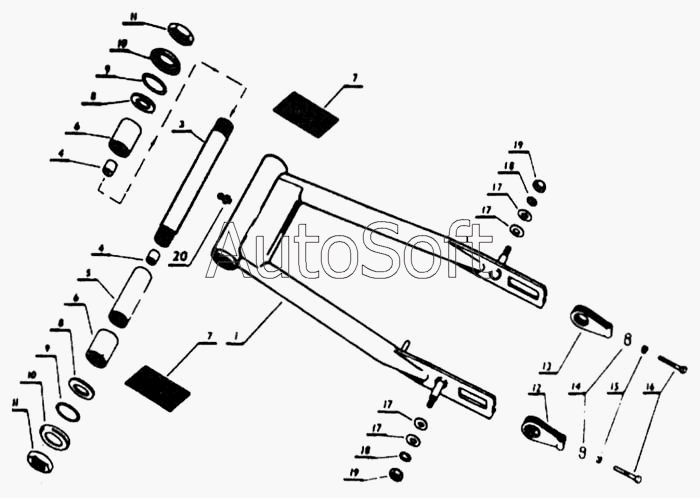

Каталог запасных частей к технике: Java-350 (1999). Задняя вилка
1
3
4
4
5
6
6
7
7
8
8
9
9
10
10
11
11
12
13
14
15
16
17
17
17
17
18
18
19
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Задняя вилка | |
| 3 | 4***5 | Штырь задней вилки | |
| 4 | 3***7 | Втулка штыря | |
| 5 | 4***1 | Распорная трубка | |
| 6 | 4***6 | Распорный палец | |
| 7 | 4***4 | Прокладка | |
| 8 | 4***3 | Шайба | |
| 9 | 2***4 | Кольцо 40х32 | |
| 10 | 4***2 | Чашка | |
| 11 | 4***4 | Гайка штыря | |
| 12 | 4***0 | Натяжитель цепи левый | |
| 13 | 4***5 | Натяжитель цепи правый | |
| 14 | 4***2 | Опора | |
| 15 | 3***0 | Гайка М6 | |
| 16 | 3***4 | Болт М6х40 | |
| 17 | 4***1 | Шайба | |
| 18 | 3***2 | Шайба 10,2 | |
| 19 | 3***0 | Гайка М10 | |
| 20 | 4***5 | Масленка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
