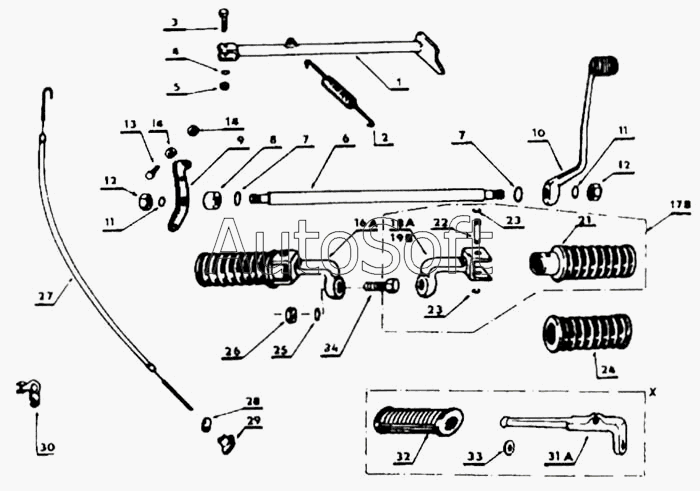

Каталог запасных частей к технике: Java-350 (1999). Педали, подставка
18
34
33
32
31
30
29
28
27
26
25
24
23
23
22
21
19
1
17
16
14
14
13
12
12
11
11
10
9
8
7
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***5 | Дежурная подставка | |
| 2 | 4***9 | Пружина | |
| 3 | 4***1 | Болт | |
| 4 | 3***2 | Подкладка 8,2 | |
| 5 | 3***0 | Гайка М8 | |
| 6 | 4***8 | Вал педали тормоза | |
| 7 | 6***7 | Уплотнительное кольцо | |
| 8 | 4***9 | Распорная втулка | |
| 9 | 4***5 | Коромысло тормозной педали | |
| 10 | 4***0 | Педаль тормоза | |
| 11 | 3***2 | Пружинная шайба 102 | |
| 12 | 3***0 | Гайка М10х1,25 | |
| 13 | 3***4 | Болт М5х16 | |
| 14 | 3***0 | Гайка М5 | |
| 16 | 4***0 | Подножка левая | |
| 17 | 4***0 | Подножка правая | |
| 18 | 4***5 | Кронштейн подножки левый | |
| 19 | 4***1 | Кронштейн подножки правый | |
| 21 | 4***5 | Подножка с резиной | |
| 22 | 4***8 | Ось | |
| 23 | 4***7 | Кольцо | |
| 24 | 3***1 | Резина (451960037113) | |
| 25 | 3***2 | Пружинная шайба 12,2 | |
| 26 | 3***0 | Гайка М12 | |
| 27 | 4***0 | Трос заднего тормоза | |
| 28 | 4***3 | Наконечник | |
| 29 | 4***4 | Гайка | |
| 30 | 4***1 | Опора | |
| 31 | 4***3 | Подножка левая для коляски | |
| 32 | 4***6 | Резина для коляски | |
| 33 | 4***9 | Подкладка | |
| 34 | 3***2 | Болт М12х35 |
