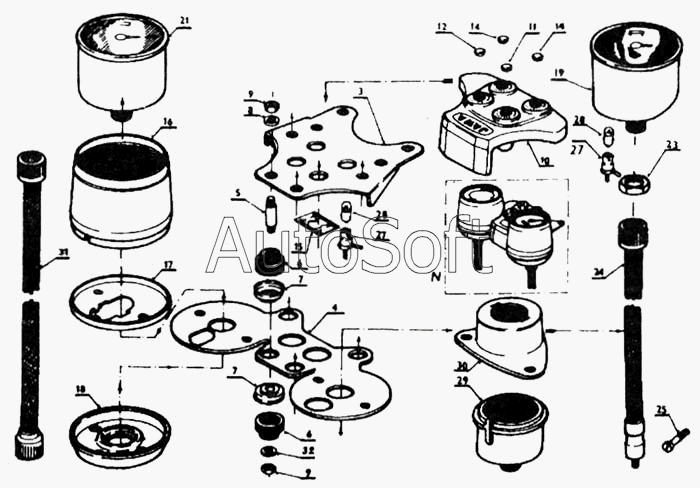

Каталог запасных частей к технике: Java-350 (1999). Двухприборная панель
17
32
31
30
29
28
28
27
27
25
24
23
21
19
18
3
16
15
14
14
12
11
10
9
9
8
7
7
6
6
5
4
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3 | 4***1 | Балка | |
| 4 | 4***4 | Держатель | |
| 5 | 4***7 | Болт | |
| 6 | 4***4 | Эластичный элемент | |
| 7 | 4***3 | Крышка | |
| 8 | 3***3 | Крестообразно изогнутая шайба 5,3 | |
| 9 | 3***0 | Гайка М5 | |
| 10 | 4***5 | Крышка с абажурами | |
| 11 | 3***1 | Абажур (красный) (451963440267) | |
| 12 | 3***2 | Абажур (синий) (451963440268) | |
| 14 | 3***4 | Абажур (зеленый) (451963440283) | |
| 15 | 4***6 | Предохранитель | |
| 16 | 4***7 | Втулка | |
| 17 | 4***1 | Крышка | |
| 18 | 4***6 | Дно | |
| 19 | 4***0 | Спидометр 180 км | |
| 21 | 4***0 | Тахометр | |
| 23 | 4***0 | Гайка М18х1,5 | |
| 24 | 4***3 | Валик привода спидометра | |
| 25 | 3***0 | Болт М6х30 | |
| 27 | 4***1 | Патрон лампочки Ба 9С - 2 вывода | |
| 28 | 3***0 | Лампа 12 В — 2 Вт | |
| 29 | 3***9 | Дно замка зажигания | |
| 30 | 4***9 | Кожух замка зажигания | |
| 31 | 4***0 | Валик привода тахометра | |
| 32 | 3***3 | Подкладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
