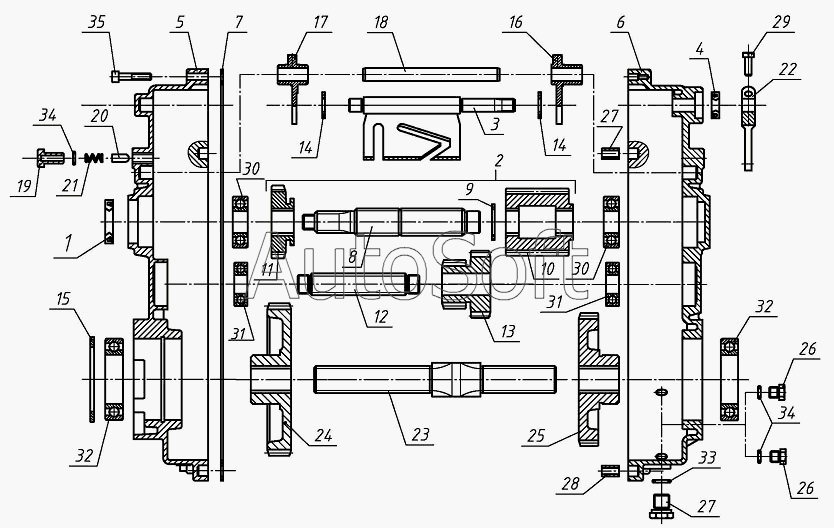

Каталог запасных частей к технике: ЗиД СТС ЗиД-200 (2007). Редуктор главной передачи
27
27
19
20
21
22
23
24
25
26
26
18
28
29
30
30
31
31
32
32
33
34
34
35
10
2
3
4
5
6
7
8
9
1
11
12
13
14
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Манжета 2-25х40х7 | |
| 2 | 2***1 | Вал ведущий | |
| 3 | 2***1 | Вал переключения передач | |
| 4 | 2***1 | Манжета 2-12х24х7 | |
| 5 | 2***1 | Картер левая половина | |
| 6 | 2***1 | Картер правая половина | |
| 7 | 2***1 | Прокладка картера | |
| 8 | 2***1 | Вал ведущий | |
| 9 | 2***1 | Кольцо В25 | |
| 10 | 2***1 | Шестерня ведущая | |
| 11 | 2***1 | Шестерня заднего хода | |
| 12 | 2***1 | Вал промежуточный | |
| 13 | 2***1 | Блок шестерен | |
| 14 | 2***1 | Шайба | |
| 15 | 2***1 | Кольцо А75 | |
| 16 | 2***1 | Вилка переключения передач | |
| 17 | 2***1 | Вилка шестерни заднего хода | |
| 18 | 2***1 | Ось вилок переключения | |
| 19 | 2***1 | Корпус фиксатора | |
| 20 | 2***1 | Фиксатор передач | |
| 21 | 2***1 | Пружина фиксатора | |
| 22 | 2***1 | Рычаг переключения передач | |
| 23 | 2***1 | Вал вторичный | |
| 24 | 2***1 | Шестерня понижающая вторичного вала | |
| 25 | 2***1 | Шестерня первой передачи вторичного вала | |
| 26 | 2***1 | Пробка маслоспускная | |
| 27 | 1***1 | Пробка маслоспускная | |
| 28 | 1***1 | Втулка | |
| 29 | 0***1 | Болт М6-6gх17 | |
| 30 | 1***1 | Подшипник 60204 | |
| 31 | 0***1 | Подшипник 203 ГОСТ 9338-75 | |
| 32 | 2***1 | Подшипник 109 | |
| 33 | 2***1 | Кольцо 012-016-25 | |
| 34 | 1***1 | Кольцо 008-011-19 ГОСТ 9833-73 | |
| 35 | 0***1 | Винт М6-6gх30.88 |
