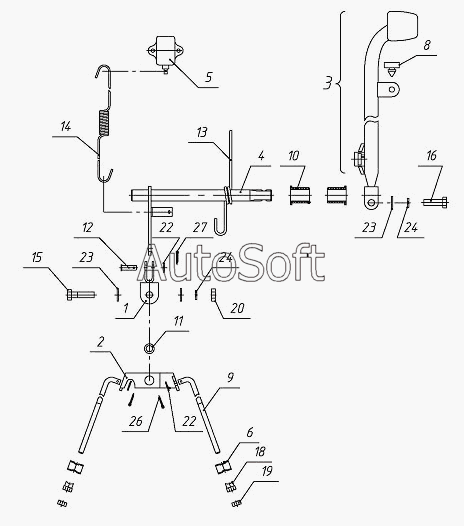

Каталог запасных частей к технике: ЗиД СТС ЗиД-200 (2007). Привод тормозов заднего колеса
12
27
26
24
24
23
23
22
22
20
19
18
16
15
14
13
1
11
10
9
8
6
5
4
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Кронштейн | |
| 2 | 2***1 | Делитель | |
| 3 | 2***1 | Рычаг ножного тормоза | |
| 3 | 2***1 | Рычаг ножного тормоза | |
| 4 | 2***1 | Ось тормозная | |
| 4 | 2***1 | Ось тормозная | |
| 5 | 0***1 | Выключатель ВК 854Б ТУ 37.003.1218-84 | |
| 6 | 0***1 | Втулка тормозного рычага | |
| 8 | 1***1 | Упор седла | |
| 9 | 2***1 | Тяга тормозная | |
| 10 | 1***1 | Втулка | |
| 11 | 2***1 | Втулка | |
| 12 | 2***1 | Втулка | |
| 13 | 2***1 | Пружина | |
| 14 | 2***1 | Пружина контактного выключателя | |
| 15 | 0***1 | Болт М8х1-6gх30 | |
| 16 | 0***1 | Болт М8х1-6gх25.019 ГОСТ 7796-70 | |
| 18 | 0***1 | Гайка М6-6Н | |
| 19 | 0***1 | Гайка М6-6Н.6.019 ГОСТ 5927-70 | |
| 20 | 0***1 | Гайка М8х1-6Н | |
| 22 | 0***1 | Шайба 6.01.019 ГОСТ 11371-78 | |
| 23 | 0***1 | Шайба 8.01.019 ГОСТ 11371-78 | |
| 24 | 0***1 | Шайба 8.65Г.019 ГОСТ 6402-70 | |
| 26 | 0***1 | Шплинт 2х12.01.12 | |
| 27 | 0***1 | Шплинт 1,6х10.0112 ГОСТ 397-79 |
