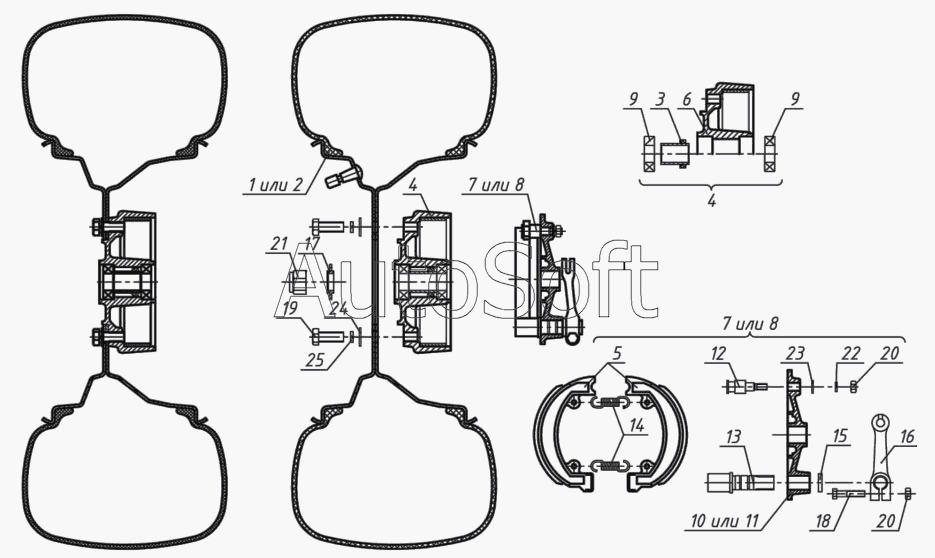

Каталог запасных частей к технике: ЗиД-50-03 "Робинзон" (2008). Колесо переднее

1
2
3
4
4
5
6
7
7
8
8
9
9
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
Позиция на иллюстрации | Заводской номер детали | Название детали | |
---|---|---|---|
1 | 2***1 | Колесо переднее 21х8 – 10 левое | |
2 | 2***1 | Колесо переднее 21х8 – 10 правое | |
3 | 2***1 | Втулка распорная | |
4 | 2***1 | Ступица переднего колеса | |
5 | 1***1 | Колодки тормозные с накладками | |
6 | 2***1 | Ступица переднего колеса | |
7 | 2***1 | Основание с колодками | |
8 | 2***1 | Основание с колодками | |
9 | 2***1 | Подшипник 160103 | |
9 | 2***1 | Подшипник 180103 | |
10 | 2***1 | Основание тормозных колодок | |
11 | 2***1 | Основание тормозных колодок | |
12 | 2***1 | Ось колодок | |
13 | 1***1 | Кулачок тормозных колодок | |
14 | 0***1 | Пружина | |
15 | 1***1 | Кольцо уплотнительное | |
16 | 1***1 | Рычаг тормозной переднего колеса | |
17 | 2***1 | Крышка ступицы | |
18 | 0***1 | Болт М6-6gх28.56.019 | |
19 | 0***1 | Болт М10–6gх25.56.019 | |
20 | 0***1 | Гайка М6-6Н.6.019 ГОСТ 5927-70 | |
21 | 0***1 | Гайка М14х1,5 – 6Н.8.019 | |
22 | 0***1 | Шайба 6.65Г. 019 ГОСТ 6402-70 | |
23 | 0***1 | Шайба 6.01.019 ГОСТ 11371-78 | |
24 | 0***1 | Шайба 10.01.019 ГОСТ 10450-78 | |
25 | 0***1 | Шайба 10.65Г.019 |
