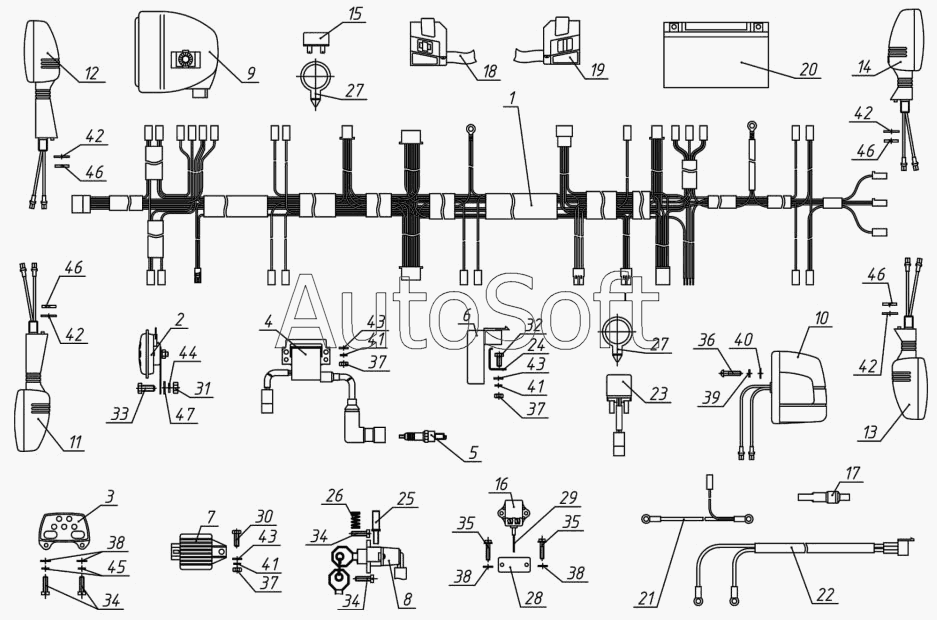

Каталог запасных частей к технике: ЗиД-50-03 "Робинзон" (2008). Электрооборудование
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
34
34
34
35
35
36
37
37
37
38
38
38
39
40
41
41
41
42
42
42
42
43
43
43
44
45
46
46
46
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Жгут основной | |
| 2 | 2***1 | Сигнал | |
| 3 | 2***1 | Панель приборов | |
| 4 | 2***1 | Трансформатор высоковольтный в комплекте с экранированным наконечником свечи | |
| 5 | А***С | Свеча зажигания искровая А6ТС | |
| 5 | А***Т | Свеча зажигания искровая А7Т | |
| 6 | 2***1 | Коммутатор | |
| 7 | 2***1 | Регулятор напряжения | |
| 8 | 2***1 | Переключатель центральный | |
| 9 | 1***1 | Фара 5103.3711 ТУ 37.003.1286-86 | |
| 10 | 2***1 | Фонарь задний ФЗ 1-01 ФЗ 97.01.0000 ГЧ | |
| 11 | 1***1 | Указатель поворота УП-1-04 УП.96.01.000ГЧ. | |
| 12 | 1***1 | Указатель поворота УП-1-05 УП.96.01.000ГЧ. | |
| 13 | 1***1 | Указатель поворота УП-1-10 УП.96.01.000ГЧ. | |
| 14 | 1***1 | Указатель поворота УП-1-11 УП.96.01.000ГЧ. | |
| 15 | 4***1 | Прерыватель указателей поворота 25.3747 ТУ 37.003.886-78 | |
| 16 | 0***1 | Выключатель ВК 854Б ТУ 37.003.1218-84 | |
| 17 | 1***1 | Предохранитель плавкий ПР 119Б-01 | |
| 18 | 2***1 | Переключатель левый | |
| 19 | 2***1 | Переключатель | |
| 20 | 2***1 | Аккумулятор | |
| 21 | 2***1 | Провод аккумулятора | |
| 22 | 2***1 | Жгут стартера | |
| 23 | 2***1 | Реле стартера | |
| 24 | 2***1 | Кронштейн регулятора | |
| 25 | 1***1 | Фиксатор | |
| 26 | 1***1 | Пружина | |
| 27 | 1***1 | Держатель | |
| 28 | 1***1 | Планка | |
| 29 | 2***1 | Пружина контактного выключателя | |
| 30 | 0***1 | Болт М6-6gх17 | |
| 31 | 0***1 | Гайка М8х1-6Н | |
| 32 | 0***1 | Болт М6-6gх14.56.019 ГОСТ 7798-70 | |
| 33 | 0***1 | Болт М8х1-6gх18 | |
| 34 | 0***1 | Винт ВМ4.6gх14.56.019 ГОСТ 17473-80 | |
| 35 | 0***1 | Винт В.М4-6gх20.56.019 ГОСТ 1491-80 | |
| 36 | 0***1 | Винт В.М5-6gх22.56.019 ГОСТ 17473-80 | |
| 37 | 0***1 | Гайка М6-6Н.6.019 ГОСТ 5927-70 | |
| 38 | 0***1 | Шайба 4.01.019 ГОСТ 11371-78 | |
| 39 | 0***1 | Шайба 5.65Г.019 ГОСТ 6402-70 | |
| 40 | 0***1 | Шайба 5.01.019 ГОСТ 11371-78 | |
| 41 | 0***1 | Шайба 6.65Г. 019 ГОСТ 6402-70 | |
| 42 | 0***1 | Шайба 12.01.019 ГОСТ 10450-79 | |
| 43 | 0***1 | Шайба 6.01.019 ГОСТ 11371-78 | |
| 44 | 0***1 | Шайба 8.65Г.019 ГОСТ 6402-70 | |
| 45 | 0***1 | Шайба 4.65Г.019 ГОСТ 6402-70 | |
| 46 | 0***1 | Шайба 12.65Г.019 ГОСТ 6402-70 | |
| 47 | 0***1 | Шайба 8.01.019 ГОСТ 11371-78 |
