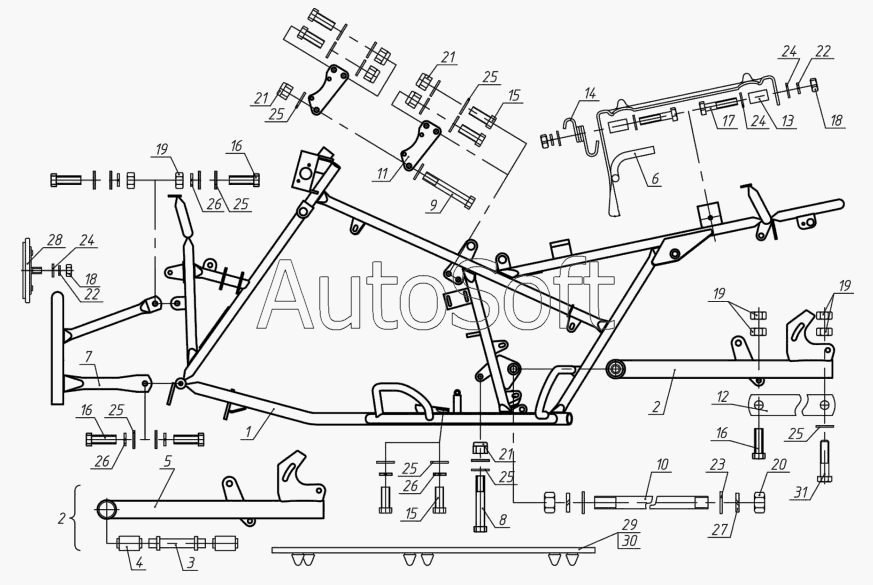

Каталог запасных частей к технике: ЗиД-50-03 "Робинзон" (2008). Рама, маятник
16
16
16
31
30
29
28
27
26
26
26
25
25
25
25
25
25
25
24
24
24
23
22
22
21
21
21
20
19
19
19
18
18
17
1
15
15
14
13
12
11
10
9
8
7
6
5
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Рама | |
| 2 | 2***1 | Маятник с сайлент – блоками | |
| 3 | 0***1 | Втулка распорная | |
| 4 | 0***1 | Сайлент-блок | |
| 5 | 2***1 | Маятник | |
| 6 | 2***1 | Привод замка седла | |
| 7 | 2***1 | Бампер | |
| 8 | 2***1 | Ось | |
| 9 | 2***1 | Ось | |
| 10 | 0***1 | Ось маятника | |
| 11 | 2***1 | Кронштейн двигателя верхний | |
| 12 | 2***1 | Тяга реактивная | |
| 13 | 1***1 | Втулка | |
| 14 | 1***1 | Пружина | |
| 15 | 0***1 | Болт М8-6gх20 | |
| 16 | 0***1 | Болт М8х1-6gх23 | |
| 17 | 0***1 | Болт М6-6gх28.56.019 | |
| 18 | 0***1 | Гайка М6-6Н.6.019 ГОСТ 5927-70 | |
| 19 | 0***1 | Гайка М8х1-6Н | |
| 20 | 0***1 | Гайка М12х1-6Н | |
| 21 | 0***1 | Гайка М8-6Н.8.019 ОСТ37.001.109-72 | |
| 22 | 0***1 | Шайба 6.65Г. 019 ГОСТ 6402-70 | |
| 23 | 0***1 | Шайба 12.01.019 ГОСТ 10450-79 | |
| 24 | 0***1 | Шайба 6.01.019 ГОСТ 11371-78 | |
| 25 | 0***1 | Шайба 8.01.019 ГОСТ 11371-78 | |
| 26 | 0***1 | Шайба 8.65Г.019 ГОСТ 6402-70 | |
| 27 | 0***1 | Шайба 12.65Г.019 ГОСТ 6402-70 | |
| 28 | 1***1 | Световозвращатель унифицированный 14.3731-0,1 «У» ТУ 37.003.079-80 | |
| 29 | 2***1 | Накладка пола | |
| 30 | 2***1 | Накладка пола | |
| 31 | 0***1 | Болт М8х1-6gх35.56.019 ГОСТ 7796-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
