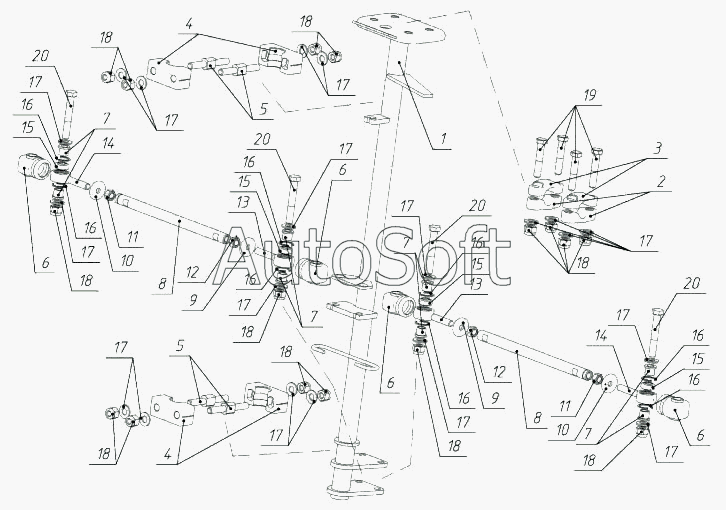

Каталог запасных частей к технике: ЗиД-50-03 "Робинзон" (2008). Рулевой вал с тягами
1
2
3
4
4
5
5
6
6
6
6
7
7
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
15
15
16
16
16
16
16
16
16
16
17
17
17
17
17
17
17
17
17
17
17
17
17
18
18
18
18
18
18
18
18
18
19
20
20
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Рулевой вал с тягами | |
| 2 | 2***1 | Кронштейн крепления руля | |
| 3 | 1***1 | Крышка крепления руля | |
| 4 | 2***1 | Подшипник рулевого вала | |
| 5 | 2***1 | Болт подшипника | |
| 6 | 2***1 | Чехол защитный | |
| 7 | 2***1 | Втулка | |
| 8 | 2***1 | Тяга рулевая | |
| 9 | 2***1 | Шайба | |
| 10 | 2***1 | Шайба | |
| 11 | 0***1 | Гайка М8LH-6H | |
| 12 | 0***1 | Гайка М8-6Н.8.019 ГОСТ15521-70 | |
| 13 | 1***1 | Наконечник тяги | |
| 14 | 1***1 | Наконечник тяги | |
| 15 | 1***1 | Подшипник Ш8 | |
| 16 | 0***1 | Кольцо А17 | |
| 17 | 0***1 | Шайба 8.01.019 ГОСТ 11371-78 | |
| 18 | 0***1 | Гайка М8-6Н.8.019 ОСТ37.001.109-72 | |
| 19 | 0***1 | Болт М8-6gx45.68.019 | |
| 20 | 1***1 | Болт М8-6gx55 |
