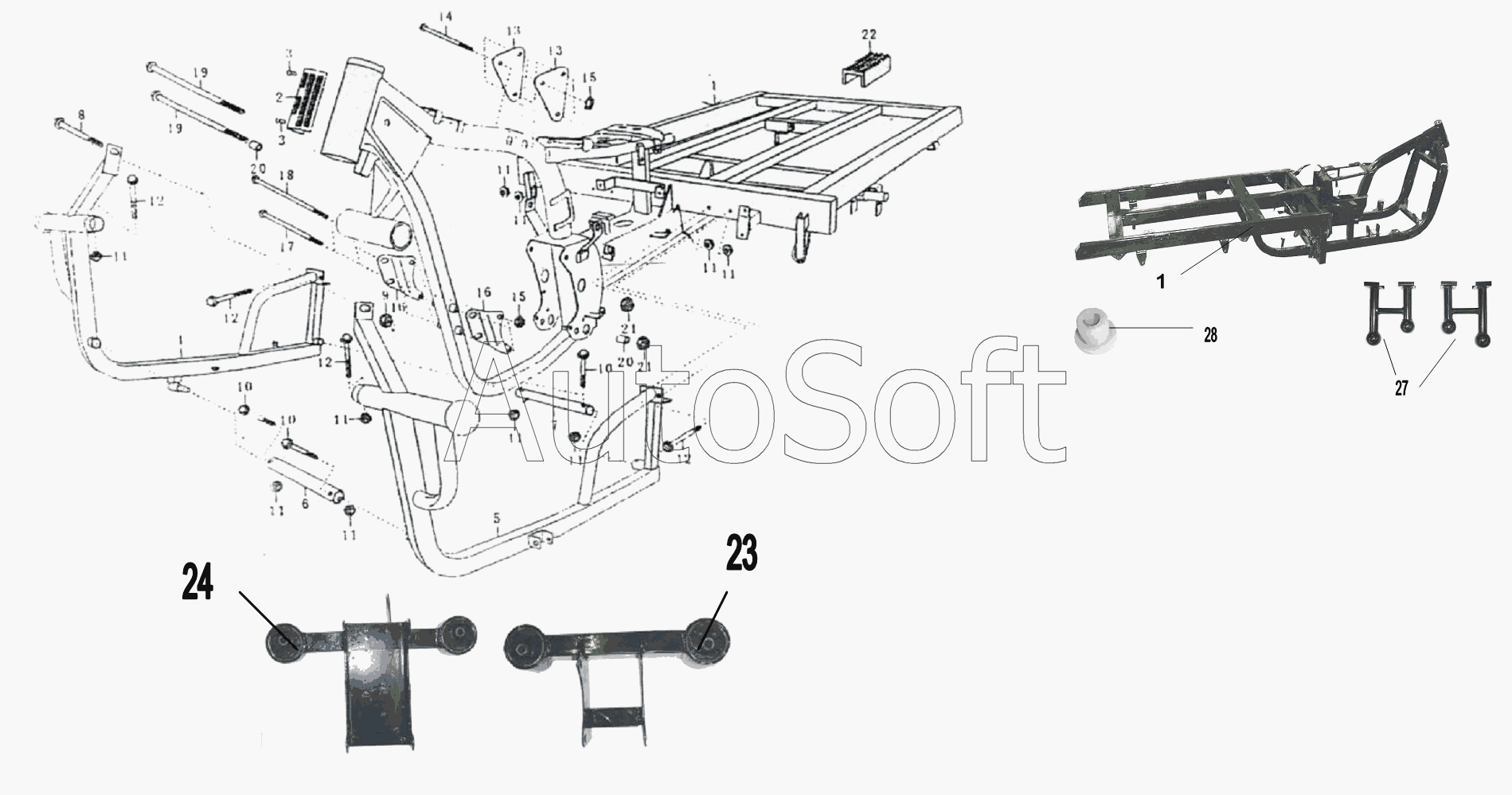

Каталог запасных частей к технике: ЗиД LF-200ZH-3 (2007). Рама мотоцикла
15
15
28
27
24
23
22
21
21
20
20
19
19
18
17
16
1
1
1
14
13
13
12
12
12
12
11
11
11
11
11
11
11
11
11
11
10
10
10
9
8
7
6
5
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***1 | Рама в сборе | |
| 2 | 9***1 | Табличка | |
| 3 | 9***1 | Заклепка 2x5 | |
| 4 | 9***1 | Кронштейн левый | |
| 5 | 9***1 | Кронштейн правый | |
| 6 | 9***1 | Трубка I | |
| 7 | 9***1 | Трубка II | |
| 8 | 9***1 | Болт М10x65 | |
| 9 | 9***1 | Гайка М10x1,25 | |
| 10 | 9***1 | Болт М8x45 | |
| 11 | 9***1 | Гайка М8 | |
| 12 | 9***1 | Болт М8x55 | |
| 13 | 9***1 | Верхняя пластина | |
| 14 | 9***1 | Болт М8x75 | |
| 15 | 9***1 | Гайка М8 | |
| 16 | 9***1 | Нижняя пластина | |
| 17 | 9***1 | Болт М8x85 | |
| 18 | 9***1 | Болт М8x95 | |
| 19 | 9***1 | Болт М10x145x1,25 | |
| 20 | 9***1 | Втулка | |
| 21 | 9***1 | Гайка М10x1,25 | |
| 22 | 9***1 | Амортизатор | |
| 23 | 9***1 | Кронштейн двигателя передний | |
| 24 | 9***1 | Кронштейн двигателя задний | |
| 25 | 9***1 | Кронштейн габаритов | |
| 26 | 9***1 | Замок противоугонного устройства | |
| 27 | 9***1 | Кронштейн габаритов | |
| 28 | 9***1 | Втулка рамы диам. 22 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
