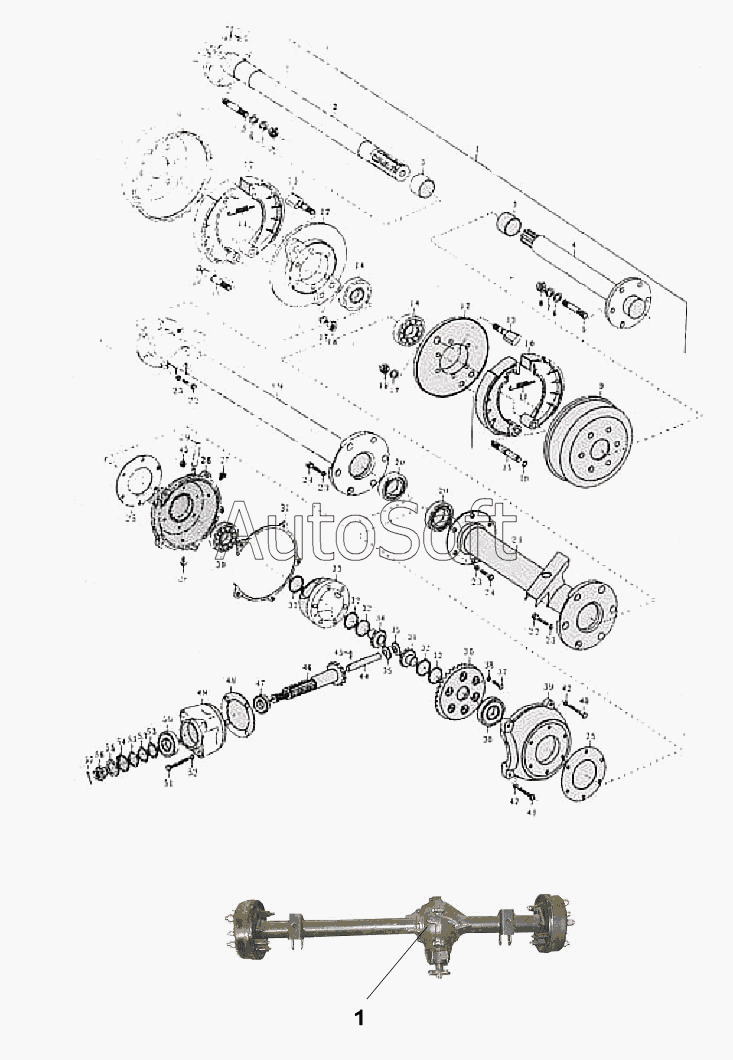

Каталог запасных частей к технике: ЗиД LF-200ZH-3 (2007). Задний мост
1
1
2
3
3
4
5
5
6
6
7
7
8
8
9
9
10
10
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
20
20
21
22
22
23
23
23
23
24
24
25
25
26
27
28
29
30
30
31
32
32
32
33
34
34
35
36
37
38
39
41
41
41
42
42
43
44
45
46
47
48
49
50
51
52
53
53
53
54
55
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***1 | Задний мост в сборе | |
| 2 | 9***1 | Полуось правая | |
| 3 | 9***1 | Втулка полуосей | |
| 4 | 9***1 | Полуось левая | |
| 5 | 9***1 | Болт М10x50 | |
| 6 | 9***1 | Шайба 10 | |
| 7 | 9***1 | Шайба пружинная 10 | |
| 8 | 9***1 | Гайка М10 | |
| 9 | 9***1 | Барабан тормозной заднего моста | |
| 10 | 9***1 | Колодка тормозная | |
| 11 | 9***1 | Пружина колодок | |
| 12 | 9***1 | Основание тормозныxколодок | |
| 13 | 9***1 | Кулачок тормоза | |
| 14 | 9***1 | Подшипник полуоси | |
| 15 | 9***1 | Ось колодок М12x80 | |
| 16 | 9***1 | Кольцо стопорное | |
| 17 | 9***1 | Шайба пружинная | |
| 18 | 9***1 | Гайка М12 | |
| 19 | 9***1 | Кожуxправый | |
| 20 | 9***1 | Сальник полуоси | |
| 21 | 9***1 | Кожуxлевый | |
| 22 | 9***1 | Болт М8x35 | |
| 23 | 9***1 | Шайба пружинная 8 | |
| 24 | 9***1 | Болт М8x25 | |
| 25 | 9***1 | Прокладка I | |
| 26 | 9***1 | Картер правый дифференциала | |
| 27 | 9***1 | Болт М8x12 | |
| 28 | 9***1 | Болт М8x12 | |
| 29 | 9***1 | Сапун | |
| 30 | 9***1 | Подшипник дифференциала | |
| 31 | 9***1 | Прокладка II | |
| 32 | 9***1 | Шайба регулировочная | |
| 33 | 9***1 | Корпус дифференциала | |
| 34 | 9***1 | Шестерня дифференциала | |
| 35 | 9***1 | Сателлит дифференциала | |
| 36 | 9***1 | Ведомая шестерня дифференциала | |
| 37 | 9***1 | Болт М8x20 | |
| 38 | 9***1 | Шайба пружинная 8 | |
| 39 | 9***1 | Картер левый дифференциала | |
| 40 | 9***1 | Болт М8x45 | |
| 41 | 9***1 | Болт М8x35 | |
| 42 | 9***1 | Шайба пружинная 8 | |
| 43 | 9***1 | Гайка М8 | |
| 44 | 9***1 | Ось сателлитов | |
| 45 | 9***1 | Штифт оси | |
| 46 | 9***1 | Ведущая шестерня | |
| 47 | 9***1 | Подшипник ведущей шестерни | |
| 48 | 9***1 | Прокладкаxвостовика | |
| 49 | 9***1 | Корпус подшипников | |
| 50 | 9***1 | Болт М8x55 | |
| 51 | 9***1 | Шайба пружинная 8 | |
| 52 | 9***1 | Подшипникxвостовика | |
| 53 | 9***1 | Прокладка | |
| 54 | 9***1 | Кольцо стопорное | |
| 55 | 9***1 | Шайба 12 | |
| 56 | 9***1 | Гайка М12 | |
| 57 | 9***1 | Шплинт | |
| 58 | 9***1 | Редуктор заднего моста в сборе |
