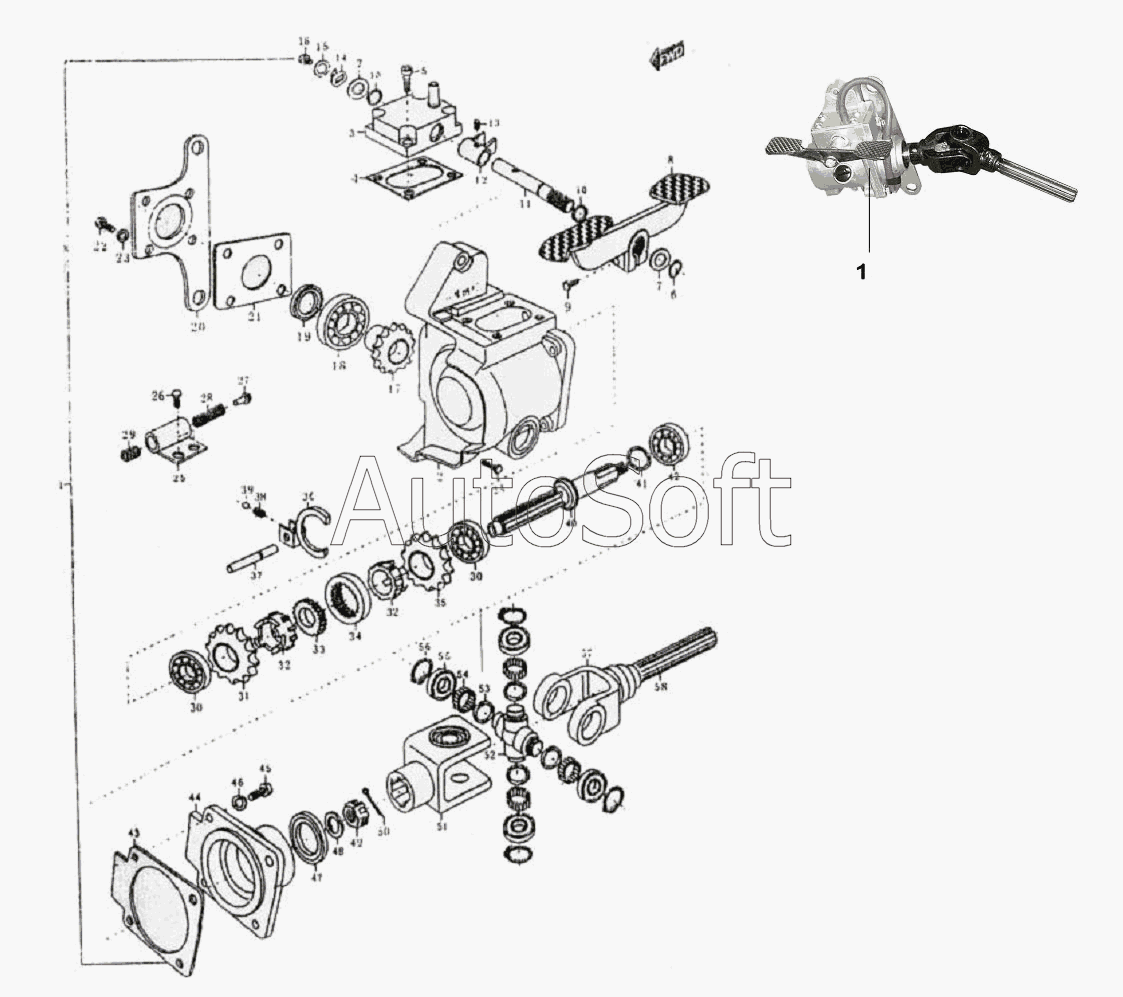

Каталог запасных частей к технике: ЗиД LF-200ZH-3 (2007). Редуктор двигателя
48
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
32
32
49
50
51
52
53
54
55
56
57
58
17
2
3
4
5
6
7
7
8
9
10
10
11
12
13
14
15
16
1
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***1 | Редуктор реверса в сборе | |
| 2 | 9***1 | Картер | |
| 3 | 9***1 | Крышка картера | |
| 4 | 9***1 | Прокладка | |
| 5 | 9***1 | Винт М6x20 | |
| 6 | 9***1 | Стопорное кольцо | |
| 7 | 9***1 | Шайба | |
| 8 | 9***1 | Рычаг переключения реверса | |
| 9 | 9***1 | Болт М6x16 | |
| 10 | 9***1 | Сальник | |
| 11 | 9***1 | Ось рычага | |
| 12 | 9***1 | Втулка | |
| 13 | 9***1 | Болт стопорный | |
| 14 | 9***1 | Установочная пластина | |
| 15 | 9***1 | Шайба | |
| 16 | 9***1 | Болт | |
| 17 | 9***1 | Ведущая шестерня | |
| 18 | 9***1 | Подшипник | |
| 19 | 9***1 | Сальник | |
| 20 | 9***1 | Болт М8x35 | |
| 21 | 9***1 | Прокладка | |
| 22 | 9***1 | Болт М8x20 | |
| 23 | 9***1 | Шайба пружинная | |
| 24 | 9***1 | Болт М6x28 | |
| 25 | 9***1 | Втулка | |
| 26 | 9***1 | Болт М6x12 | |
| 27 | 9***1 | Болт М5x8 | |
| 28 | 9***1 | Пружина | |
| 29 | 9***1 | Болт | |
| 30 | 9***1 | Подшипник | |
| 31 | 9***1 | Шестерня переднегоxода | |
| 32 | 9***1 | Кольцо синхронизатора | |
| 33 | 9***1 | Кольцо муфты | |
| 34 | 9***1 | Муфта включения | |
| 35 | 9***1 | Шестерня заднегоxода | |
| 36 | 9***1 | Вилка переключения | |
| 37 | 9***1 | Ролик | |
| 38 | 9***1 | Пружина | |
| 39 | 9***1 | Шарик стальной | |
| 40 | 9***1 | Вал редуктора | |
| 41 | 9***1 | Шайба | |
| 42 | 9***1 | Подшипник | |
| 43 | 9***1 | Прокладка | |
| 44 | 9***1 | Корпус подшипника | |
| 45 | 9***1 | Болт М6x20 | |
| 46 | 9***1 | Шайба пружинная | |
| 47 | 9***1 | Пыльник сальника | |
| 48 | 9***1 | Шайба | |
| 49 | 9***1 | Гайка М10 | |
| 50 | 9***1 | Шплинт | |
| 51 | 9***1 | Вилка ведущая | |
| 52 | 9***1 | Крестовина | |
| 53 | 9***1 | Сальник | |
| 54 | 9***1 | Подшипник игольчатый крестовины | |
| 55 | 9***1 | Кольцо подшипника | |
| 56 | 9***1 | Стопорное кольцо | |
| 57 | 9***1 | Вилка ведомая | |
| 58 | 9***1 | Вал | |
| 59 | 9***1 | Пружина | |
| 60 | 9***1 | Винт | |
| 61 | 9***1 | Универсальный шарнир кардана для редуктора | |
| 62 | 9***1 | Крестовина универсального шарнира | |
| 63 | 9***1 | Игольчатый подшипник крестовины в сборе |
